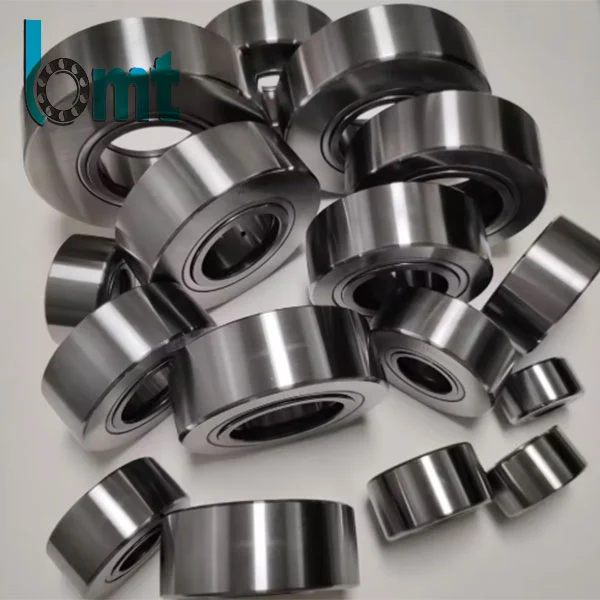

ลูกกลิ้งตีนตะขาบแบบแอก

ลูกกลิ้งตีนตะขาบแบบแอกเป็นตลับลูกปืนแบบพิเศษที่มีตัวเรือนรูปทรงแอก ซึ่งออกแบบมาเพื่อการเคลื่อนที่ในวงโคจรหรือรองรับเชิงเส้นในระบบราง มีการใช้กันอย่างแพร่หลายในเครื่องจักรบรรจุภัณฑ์ ระบบอัตโนมัติทางอุตสาหกรรม และอุปกรณ์ขนถ่ายวัสดุ วงแหวนรอบนอกที่หมุนได้มีพื้นผิวที่สวมมงกุฎหรือทรงกระบอก จับคู่กับองค์ประกอบกลิ้งภายใน ช่วยให้สามารถรับน้ำหนักในแนวรัศมีและแรงขับตามแนวแกนเป็นครั้งคราวภายใต้สภาพแวดล้อมการทำงานประเภทต่างๆ

ส่งคำถาม

รายละเอียดสินค้า

ผลิตภัณฑ์นี้ทำมาจากอะไร

ลูกกลิ้งตีนตะขาบแบบแอกประกอบด้วยแอกรูปตัวยู (มีรูสำหรับติดตั้งสำหรับการติดตั้งแบบตายตัว) วงแหวนรอบนอกที่หมุนรอบเพลากลางและส่วนประกอบกลิ้ง ซึ่งโดยปกติจะเป็นลูกกลิ้งแบบเข็ม รุ่นส่วนใหญ่มีซีลเพื่อป้องกันสิ่งสกปรก เศษซาก หรือน้ำเข้า ซึ่งเป็นประโยชน์ระหว่างการตั้งค่าทั้งภายในและภายนอก

แอกมักจะสร้างจากเหล็กหลอม จะได้รับการปฏิบัติเพื่อเพิ่มความแข็งแรงของโครงสร้าง และวงแหวนรอบนอกจะแข็งขึ้นเพื่อทนต่อการสึกหรอจากการสัมผัสกับรางหรือรางนำ จากการสังเกตภาคสนาม การออกแบบนี้ช่วยให้สามารถติดตั้งได้อย่างมีเสถียรภาพและประสิทธิภาพที่สม่ำเสมอในการใช้งานที่ส่วนประกอบเคลื่อนที่ไปตามเส้นทางที่กำหนดไว้ล่วงหน้า

Yoke Type Track Rollers

พารามิเตอร์ทางเทคนิค

		ลูกกลิ้งตีนตะขาบแบบแอก: ซีรี่ส์ LR
	ขนาด(มิลลิเมตร)				การจัดอันดับโหลดพื้นฐาน
การกำหนด	D	d	C	มิน	ดีน Cr กับ KN	สถิติ คอร์กับ KN
LR50/5NPPU	17	5	7	0.2	1.69	0.94
LR50/6NPPU	19	6	9	0.3	2.7	1.37
LR50/7NPPU	22	7	10	0.3	3.3	1.7
LR50/8NPPU	24	8	11	0.3	4.3	2.39
LR5000 KDD	28	10	12	0.3	4.75	2.85
LR5000KDDU	28	10	12	0.3	4.75	2.85
LR5000 เอ็นพีพี	28	10	12	0.3	4.75	2.85
LR5000 NPPU	28	10	12	0.3	4.75	2.85
LR5001 KDD	30	12	12	0.3	5.1	3.1
LR5001KDDU	30	12	12	0.3	5.1	3.1
LR5001 เอ็นพีพี	30	12	12	0.3	5.1	3.1
LR5001NPPU	30	12	12	0.3	5.1	3.1
LR5200 KDD	32	10	14	0.6	6.8	4.1
LR5200KDDU	32	10	14	0.6	6.8	4.1
LR5200 เอ็นพีพี	32	10	14	0.6	6.8	4.1
LR5200NPPU	32	10	14	0.6	6.8	4.1
LR5002 เคดีดี	35	15	13	0.3	6.5	4.15
LR5002KDDU	35	15	13	0.3	6.5	4.15
LR5002 เอ็นพีพี	35	15	13	0.3	6.5	4.15
LR5002 NPPU	35	15	13	0.3	6.5	4.15
LR5201 KDD	35	12	15.9	0.6	8.7	5.2
LR5201KDDU	35	12	15.9	0.6	8.7	5.2
LR5201 เอ็นพีพี	35	12	15.9	0.6	8.7	5.2
LR5201 NPPU	35	12	15.9	0.6	8.7	5.2
LR5003 เคดีดี	40	17	14	0.3	7.8	5.3
LR5003KDDU	40	17	14	0.3	7.8	5.3
LR5003 เอ็นพีพี	40	17	14	0.3	7.8	5.3
LR5003 NPPU	40	17	14	0.3	7.8	5.3
LR5202 เคดีดี	40	15	15.9	0.6	10	6.3
LR5202KDDU	40	15	15.9	0.6	10	6.3
LR5202 เอ็นพีพี	40	15	15.9	0.6	10	6.3
LZ5202 NPpu	40	15	15.9	0.6	10	6.3
LR5004 เคดีดี	47	20	16	0.6	11.7	7.7
LR5004KDDU	47	20	16	0.6	11.7	7.7
LR5004 NPPD	47	20	16	0.6	11.7	7.7
LR5004 NPPU	47	20	16	0.6	11.7	7.7
LR5203 KDD	47	17	17.5	0.6	12.8	8.4
LR5203KDDU	47	17	17.5	0.6	12.8	8.4
LR5203 เอ็นพีพี	47	17	17.5	0.6	12.8	8.4
Lr5203 NPpu	47	17	17.5	0.6	12.8	8.4
LR5005 KDD	52	25	16	0.6	11.8	8.2
LR5005KDDU	52	25	16	0.6	11.8	8.2
LR5005 เอ็นพีพี	52	25	16	0.6	11.8	8.2
LR5005NPPU	52	25	16	0.6	11.8	8.2
LR5204 เคดีดี	52	20	20.6	1	16.1	10.7
LR5204KDDU	52	20	20.6	1	16.1	10.7
LR5204 เอ็นพีพี	52	20	20.6	1	16.1	10.7
LR5204NPPU	52	20	20.6	1	16.1	10.7
LR5303 เคดีดี	52	17	22.2	1	17.5	11.3
LR5303KDDU	52	17	22.2	1	17.5	11.3
LR5303 เอ็นพีพี	52	17	22.2	1	17.5	11.3
LR5303 NPPU	52	17	22.2	1	17.5	11.3
LR5006 KDD	62	30	19	1	16.1	11.9
LR5006KDDU	62	30	19	1	16.1	11.9
LR5006 เอ็นพีพี	62	30	19	1	16.1	11.9
LR5006NPPU	62	30	19	1	16.1	11.9
LR5205 KDD	62	25	20.6	1	18.8	13.2
LR5205KDDU	62	25	20.6	1	18.8	13.2
LR5205 เอ็นพีพี	62	25	20.6	1	18.8	13.2
LZ5205 เอ็นพีอาร์พี	62	25	20.6	1	18.8	13.2
LR5304 เคดีดี	62	20	22.2	1.1	21.5	14.8
LR5304KDDU	62	20	22.2	1.1	21.5	14.8
LR5304 เอ็นพีพี	62	20	22.2	1.1	21.5	14.8
LR5304 NPPU	62	20	22.2	1.1	21.5	14.8
LR5007 เคดีดี	68	35	20	1	17.8	13.3
LR5007KDDU	68	35	20	1	17.8	13.3
LR5007 เอ็นพีพี	68	35	20	1	17.8	13.3
LR5007NPPU	68	35	20	1	17.8	13.3
LR5206 KDD	72	30	23.8	1	25	18
LR5206 KDDU	72	30	23.8	1	25	18
LR5206 เอ็นพีพี	72	30	23.8	1	25	18
LR5206NPPU	72	30	23.8	1	25	18
LR5305 KDD	72	25	25.4	1.1	28	19.9
LR5305KDDU	72	25	25.4	1.1	28	19.9
LR5305 เอ็นพีพี	72	25	25.4	1.1	28	19.9
LR5305 NPPU	72	25	25.4	1.1	28	19.9
LR5207 KDD	80	35	27	1.1	31	22.8
LR5207KDDU	80	35	27	1.1	31	22.8
LR5207 เอ็นพีพี	80	35	27	1.1	31	22.8
Lr5207 เอ็นพียู	80	35	27	1.1	31	22.8
LR5306 KDD	80	30	30.2	1.1	35.5	25.5
LR5306KDDU	80	30	30.2	1.1	35.5	25.5
LR5306 เอ็นพีพี	80	30	30.2	1.1	35.5	25.5
Lr5306nppu	80	30	30.2	1.1	35.5	25.5
LR5208 KDD	85	40	30.2	1.1	35	26
LR5208KDDU	85	40	30.2	1.1	35	26
LR5208 เอ็นพีพี	85	40	30.2	1.1	35	26
LR5208 NPPU	85	40	30.2	1.1	35	26
LR5307 KDD	90	35	34.9	1.5	44	32.5
LR5307KDDU	90	35	34.9	1.5	44	32.5
LR5307 เอ็นพีพี	90	35	34.9	1.5	44	32.5
Lr5307nppu	90	35	34.9	1.5	44	32.5
LR5308 KDD	100	40	36.5	1.5	54	40.5
LR5308KDDU	100	40	36.5	1.5	54	40.5
LR5308 เอ็นพีพี	100	40	36.5	1.5	54	40.5
Lr5308nppu	100	40	36.5	1.5	54	40.5

ลูกกลิ้งตีนตะขาบแบบแอก:
นาทีวี, นาทีอาร์
	ขนาด (มม.)
แบบอย่าง	d	d2	D	B	C
นาทีวี 5 PP	5	12	16	12	11
แนทีอาร์ 5 PP	5	12	16	12	11
นาทีวี 6 พี	6	14	19	12	11
แนทีอาร์ 6 PP	6	14	19	12	11
นาทีวี 8 พี	8	19	24	15	14
แนทีอาร์ 8พี	8	19	24	15	14
นาทีวี 10 พี	10	23	30	15	14
แนตอาร์ 10 PP	10	23	30	15	14
นาทีวี 12 พี	12	25	32	15	14
แนตอาร์ 12 พี	12	25	32	15	14
นาทีวี 15 พี	15	27	35	19	18
แนตอาร์ 15 พี	15	27	35	19	18
นาทีวี 17 พี	17	32	40	21	20
แนทีอาร์ 17 พี	17	32	40	21	20
นาทีวี 20 PP	20	37	47	25	24
แนทีอาร์ 20พี	20	37	47	25	24
นาทีวี 25 PP	25	42	52	25	24
แนทีอาร์ 25 PP	25	42	52	25	24
นาทีวี 30 PP	30	51	62	29	28
แนทีอาร์ 30พี	30	51	62	29	28
นาทีวี 35 PP	35	58	72	29	28
แนทีอาร์ 35 PP	35	58	72	29	28
นาทีวี 40 PP	40	66	80	32	30
แนทีอาร์ 40 PP	40	66	80	32	30
นาทีวี 45 พี	45	72	85	32	30
แนทีอาร์ 45 PP	45	72	85	32	30
นาทีวี 50พี	50	76	90	32	30
แนทีอาร์ 50พี	50	76	90	32	30

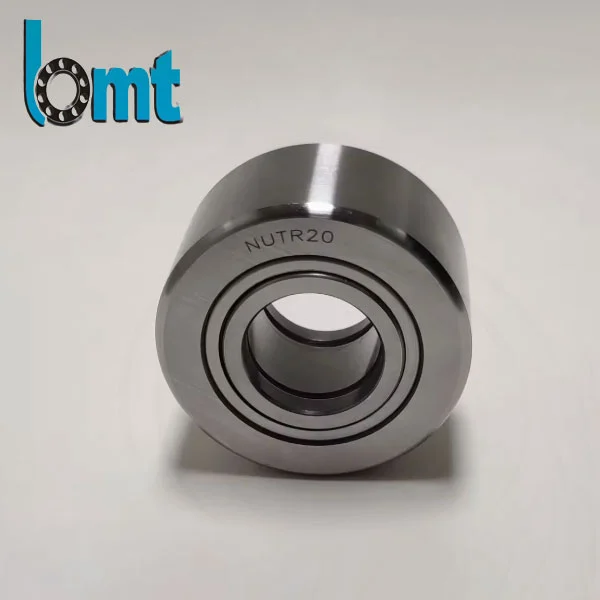

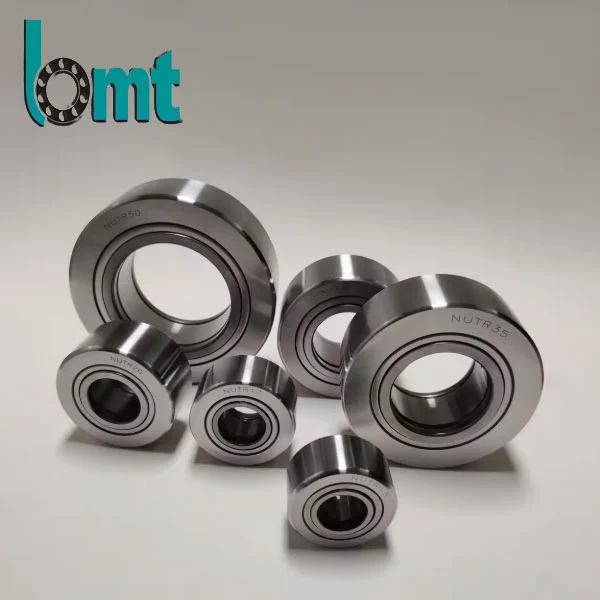

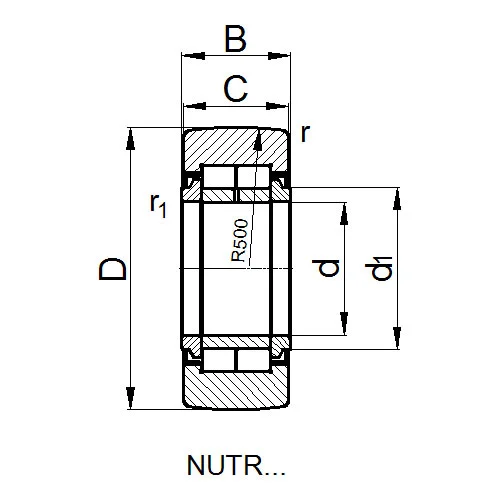

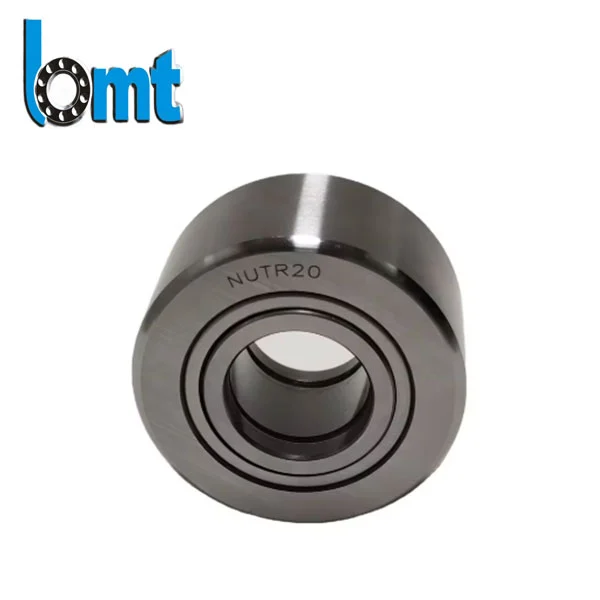

โภชนาการ PWTR
	ขนาด(มิลลิเมตร)							การจัดอันดับโหลดพื้นฐาน
การกำหนด	D	d	B	C	ง1	มิน	r1 นาที	ดีน Cr.เคเอ็น	สถิติ คอร์ เคเอ็น	สำหรับการดัดผม	สำหรับการดัดผม
โภชนาการ15	35	15	19	18	20	0.6	0.3	15	16.8	8.6	16.8
PWTR15-2RS	35	15	19	18	20	0.6	0.3	11.6	11.3	9.4	11.3
นูทีอาร์17	40	17	21	20	22	1	0.5	18.4	22.6	13.1	22.6
PWTR17-2RS	40	17	21	20	22	1	0.5	13.2	13.8	13.8	13.8
นูทีอาร์1542	42	15	19	18	20	0.6	0.3	18.1	21.9	21.9	21.9
PWTR1542-2RS	42	15	19	18	20	0.6	0.3	13.5	14.1	14.1	14.1
นูทีอาร์1747	47	17	21	20	22	1	0.5	21.3	28	28	28
PWTR1747-2RS	47	17	21	20	22	1	0.5	14.8	16.4	16.4	16.4
นูทีอาร์20	47	20	25	24	27	1	0.5	28	35	16.4	33
PWTR20-2RS	47	20	25	24	27	1	0.5	23.2	25.5	18.3	25.5
นูทีอาร์2052	52	20	25	24	27	1	0.5	31.5	41	38.5	41
PWTR2052-2RS	52	20	25	24	27	1	0.5	25.5	29.5	29.5	29.5
นูทีอาร์25	52	25	25	24	31	1	0.5	29	37.5	17.3	34.5
PWTR25-2RS	52	25	25	24	31	1	0.5	24.2	28	19.3	28
นูทีอาร์2562	62	25	25	24	31	1	0.5	35.5	50	50	50
PWTR2562-2RS	62	25	25	24	31	1	0.5	29	36	36	36
นูทร30	62	30	29	28	38	1	0.5	40	50	23.5	46.5
PWTR30-2RS	62	30	29	28	38	1	0.5	35	39.5	25.5	39.5
นูทีอาร์3072	72	30	29	28	38	1	0.5	47.5	64	64	64
PWTR3072-2RS	72	30	29	28	38	1	0.5	41	49	49	49
นูทีอาร์35	72	35	29	28	44	1.1	0.6	44.5	60	32	60
PWTR35-2RS	72	35	29	28	44	1.1	0.6	38.5	46.5	34.5	46.5
NUTR3580	80	35	29	28	44	1.1	0.6	51	72	72	72
PWTR3580-2RS	80	35	29	28	44	1.1	0.6	43.5	55	55	55
นูทีอาร์40	80	40	32	30	50.5	1.1	0.6	55	75	30.5	60
PWTR40-2RS	80	40	32	30	50.5	1.1	0.6	44.5	53	35	53
นูทีอาร์45	85	45	32	30	55.2	1.1	0.6	56	78	31.5	61
PWTR45-2RS	85	45	32	30	55.2	1.1	0.6	45	55	36	55
นูทีอาร์4090	90	40	32	30	50.5	1.1	0.6	66	95	84	95
PWTR4090-2RS	90	40	32	30	50.5	1.1	0.6	52	66	66	66
นูทีอาร์50	90	50	32	30	59.8	1.1	0.6	57	81	32	62
PWTR50-2RS	90	50	32	30	59.8	1.1	0.6	45.5	57	37	57
NUTR45100	100	45	32	30	55.2	1.1	0.6	71	107	106	107
PWTR45100-2RS	100	45	32	30	55.2	1.1	0.6	56	74	74	74
NUTR50110	110	50	32	30	59.8	1.1	0.6	76	120	120	120
PWTR50110-2RS	110	50	32	30	59.8	1.1	0.6	59	82	82	82

มันให้ประโยชน์อะไรบ้าง

•ความสามารถในการรับน้ำหนัก: ลูกกลิ้งตีนตะขาบแบบแอกสามารถจัดการโหลดในแนวรัศมีจำนวนมากได้ ด้วยโครงสร้างแอกที่แข็งแรงและการจัดเรียงองค์ประกอบลูกกลิ้งที่เหมาะสมที่สุด ทำให้เหมาะสำหรับอุปกรณ์ต่างๆ เช่น รถนำทางอัตโนมัติ (AGV) หรือสายพานลำเลียงในสายการประกอบ ซึ่งจำเป็นต้องมีการรองรับน้ำหนักที่เชื่อถือได้

• การติดตั้งแบบยืดหยุ่น: แอกรูปตัว U พร้อมรูที่เจาะไว้ล่วงหน้าทำให้การติดตั้งง่ายขึ้น ผู้ใช้ลูกกลิ้งเหล่านี้มักสังเกตเห็นว่าการออกแบบช่วยเร่งขั้นตอนการเปลี่ยนและการประกอบ

• ความทนทานในทุกสภาวะ: ซีลที่ทนทานช่วยปกป้องส่วนประกอบภายในจากการปนเปื้อน ลดความถี่ในการบำรุงรักษาในสภาพแวดล้อมที่มีฝุ่นหรือชื้น ในสภาพแวดล้อมที่มีการจัดการวัสดุกลางแจ้งหรือในการเตรียมอาหาร คุณภาพนี้มีคุณค่าอย่างยิ่ง

กรณีการใช้งานจริง

•ระบบอัตโนมัติทางอุตสาหกรรมที่ยื่น: ในสถานีเชื่อมด้วยหุ่นยนต์ ลูกกลิ้งติดตามชนิดแอกจะนำทางการเคลื่อนไหวของแขนหุ่นยนต์ไปตามรางเชิงเส้น ช่วยรองรับน้ำหนักของแขนในขณะเดียวกันก็รับประกันการวางตำแหน่งที่แม่นยำ ผลตอบรับจากผู้รวมระบบอัตโนมัติ ลูกกลิ้งเหล่านี้ช่วยรับประกันการทำงานที่เชื่อถือได้แม้ในระหว่างดำเนินการผลิตที่ยาวนาน

•การจัดการวัสดุ: ในระบบสายพานลำเลียงของคลังสินค้า ลูกกลิ้งเหล่านี้จะรองรับพาเลทที่มีน้ำหนักมากในขณะที่เคลื่อนไปตามรางนำทาง การออกแบบซีลของลูกกลิ้งได้ลดข้อกำหนดในการบำรุงรักษาในโรงงานที่มีฝุ่นสูง ตามที่ผู้ผลิตอุปกรณ์โลจิสติกส์ระบุ

แนวทางด้านคุณภาพของเรา

ที่ BMT เราเข้าใจดีว่าลูกกลิ้งตีนตะขาบแบบ Yoke ทำงานในสภาวะที่หลากหลายและมักมีความต้องการสูง ดังนั้นคุณภาพจึงยังคงมุ่งเน้น ลูกกลิ้งทุกตัวได้รับการตรวจสอบความแข็งของวงแหวนรอบนอก การทำงานของซีล และความสมบูรณ์ของโครงสร้างแอก การตรวจสอบเหล่านี้มีจุดมุ่งหมายเพื่อช่วยให้แน่ใจว่าผลิตภัณฑ์มีคุณสมบัติตรงตามข้อกำหนดด้านประสิทธิภาพโดยทั่วไปในการใช้งานที่ต้องการ
