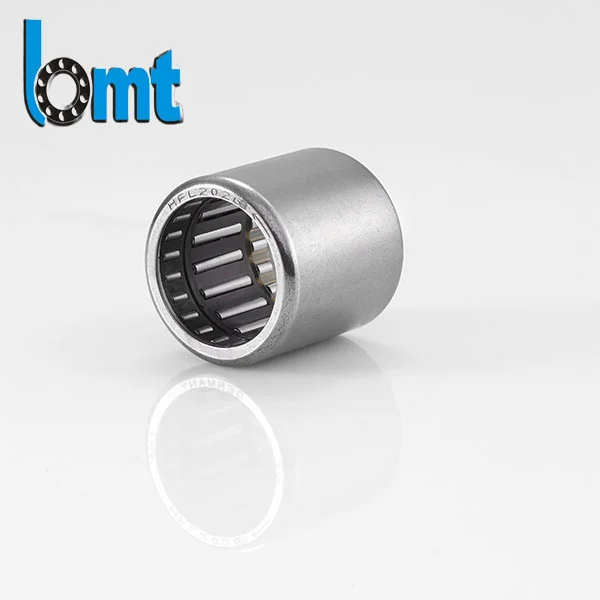

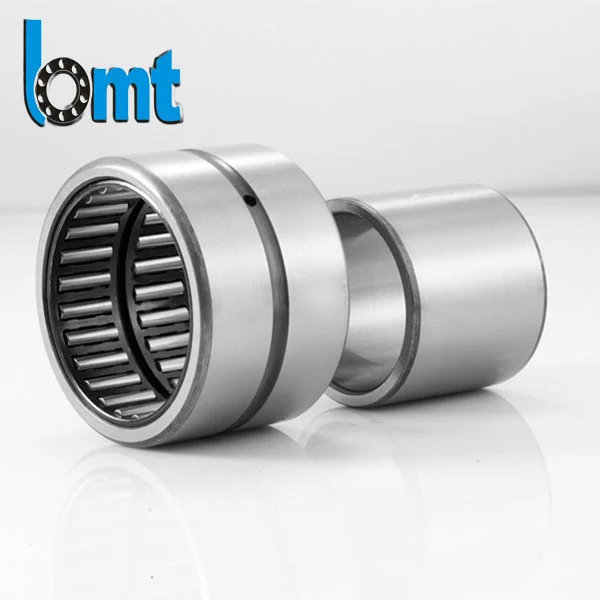

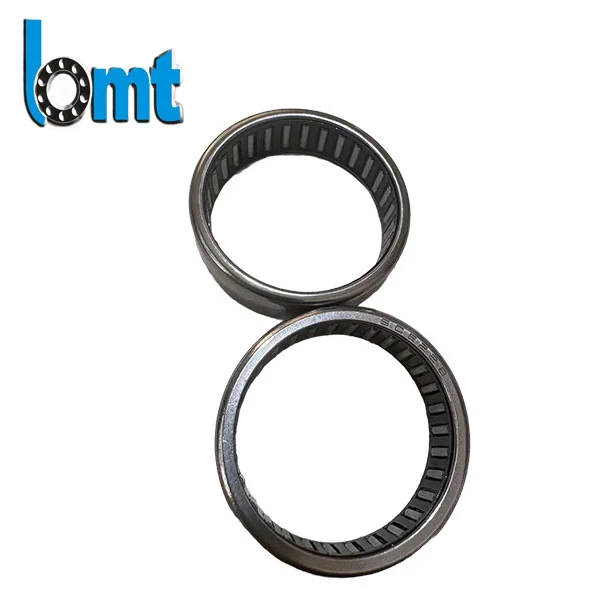

ตลับลูกปืนเม็ดเข็มแบบดึงถ้วย

ตลับลูกปืนเหล่านี้ใช้กันอย่างแพร่หลายในมอเตอร์ไฟฟ้า ระบบส่งกำลังของยานยนต์ ระบบเกียร์ เครื่องจักรกลการเกษตร และเครื่องมืออุตสาหกรรมที่ต้องการการหมุนอย่างมั่นคงและการกระจายน้ำหนักที่สม่ำเสมอ

ความท้าทายทางวิศวกรรม แบริ่งนี้แก้ไขได้

ในระบบส่งกำลังขนาดกะทัดรัด วิศวกรมักเผชิญกับปัญหาที่เกิดซ้ำสามประการ:

• พื้นที่ติดตั้งรัศมีมีจำกัด
• ต้องการโหลดรัศมีสูง
• การสึกหรอตั้งแต่เนิ่นๆ เกิดจากการกระจายน้ำหนักที่ไม่สม่ำเสมอในตลับลูกปืนมาตรฐาน

แบริ่งลูกกลิ้งเข็มแบบถ้วยดึงช่วยแก้ไขสภาวะเหล่านี้โดยการเพิ่มพื้นที่ผิวสัมผัสระหว่างลูกกลิ้งและรางน้ำซึ่งช่วยลดความเข้มข้นของความเครียดและปรับปรุงการกระจายโหลดระหว่างการทำงานต่อเนื่อง

การออกแบบโครงสร้างและหลักการทำงาน

ผลิตภัณฑ์นี้แตกต่างจากตลับลูกปืนเม็ดกลมร่องลึกตรงที่ใช้โครงสร้างลูกกลิ้งเข็มพร้อมวงแหวนรอบนอกแบบบาง.

ลักษณะการออกแบบที่สำคัญ:

• วงแหวนรอบนอกประทับบางลดความต้องการพื้นที่ที่อยู่อาศัย
• ลูกกลิ้งทรงกระบอกยาวเพิ่มพื้นที่สัมผัสกับร่องน้ำ
• ความสามารถในการรับน้ำหนักแนวรัศมีสูงภายใต้ขนาดที่กะทัดรัด
• เหมาะสำหรับการติดตั้งแบบสวมอัดในรูตัวเรือน

โครงสร้างนี้มีประสิทธิภาพโดยเฉพาะอย่างยิ่งในระบบที่มีภาระในแนวรัศมีเป็นส่วนใหญ่และมีภาระในแนวแกนน้อยที่สุดหรือถูกควบคุมโดยส่วนประกอบอื่นๆ

การควบคุมวัสดุและการบำบัดความร้อน

ประสิทธิภาพของตลับลูกปืนขึ้นอยู่กับความเสถียรของวัสดุและการควบคุมขนาดระหว่างการผลิต

แบริ่งลูกกลิ้งเข็มถ้วยดึง BMT ผลิตขึ้นโดยใช้:

• เหล็กแบริ่งโครเมียมคาร์บอนสูง (GCr15 / เทียบเท่า)
• ควบคุมกระบวนการขึ้นรูปเย็นเพื่อความแม่นยำของวงแหวนรอบนอก
• ลูกกลิ้งเข็มที่แข็งตัวพร้อมการตกแต่งพื้นผิวเพื่อลดแรงเสียดทาน
• กระบวนการบำบัดความร้อนที่เสถียรเพื่อรักษาความสม่ำเสมอของความแข็ง

แต่ละชุดได้รับการควบคุมเพื่อรักษาความสม่ำเสมอ:

• การกระจายความแข็ง
• ความกลมของลูกกลิ้ง
• คุณภาพพื้นผิวของร่องน้ำ
• พิกัดความเผื่อมิติภายใต้สภาวะการสวมอัด

การใช้งานทั่วไป

ตามรูปแบบการใช้งานทางอุตสาหกรรม ตลับลูกปืนประเภทนี้มักนำไปใช้ใน:

• กล่องเกียร์และระบบลดขนาดขนาดกะทัดรัด
• ชุดเกียร์รถจักรยานยนต์
• ระบบขับเคลื่อนเครื่องจักรกลการเกษตร
• เครื่องมือไฟฟ้ากำลัง (มอเตอร์ขนาดเล็กความเร็วสูง)
• ระบบบังคับเลี้ยวและระบบเสริมของรถยนต์
• ลูกกลิ้งลำเลียงและระบบอัตโนมัติทางอุตสาหกรรม

เหมาะสมที่สุดเมื่อใดข้อจำกัดด้านพื้นที่ทำให้ไม่สามารถใช้ชุดตลับลูกปืนขนาดใหญ่ได้.

ลักษณะสมรรถนะในการดำเนินงาน

1. ความสามารถในการรับน้ำหนักแนวรัศมีสูงในพื้นที่จำกัด

โครงสร้างลูกกลิ้งเข็มกระจายโหลดข้ามแนวหน้าสัมผัสที่ใหญ่ขึ้น เพิ่มประสิทธิภาพการรับน้ำหนักเมื่อเปรียบเทียบกับตลับลูกปืนเม็ดกลมแบบสัมผัสจุด

2. การหมุนที่เสถียรภายใต้หน้าที่ต่อเนื่อง

เมื่อหล่อลื่นอย่างเหมาะสม ตลับลูกปืนจะคงการเคลื่อนไหวที่มั่นคงในรอบการทำงานที่ยาวนานพร้อมการสั่นสะเทือนที่ลดลง

3. บูรณาการโครงสร้างที่กะทัดรัด

วงแหวนรอบนอกแบบบางช่วยให้สามารถกดเข้าในรูตัวเรือนได้โดยตรง ช่วยลดความจำเป็นในการใช้ตัวเรือนแบริ่งเพิ่มเติมในการประกอบขนาดกะทัดรัด

การผลิตและการควบคุมคุณภาพ

เพื่อให้มั่นใจถึงความสอดคล้องของแบทช์สำหรับการใช้งาน OEM การผลิตประกอบด้วย:

• การตรวจสอบมิติของรูปทรงวงแหวนรอบนอก
• การวัดเส้นผ่านศูนย์กลางและความกลมของลูกกลิ้ง
• การควบคุมระยะห่างจากรัศมีก่อนการประกอบ
• การทดสอบความแข็งของพื้นผิวสนามแข่ง
• การตรวจสอบเสียงรบกวนและการสั่นสะเทือนตามการสุ่มตัวอย่าง

สำหรับการใช้งานทางอุตสาหกรรมที่ต้องการความเสถียรสูง มีตัวเลือกเกรด EMQ พร้อมการควบคุมเสียงรบกวนและพื้นผิวที่เข้มงวดยิ่งขึ้น

ข้อกำหนดในการติดตั้งและการใช้งาน

ประสิทธิภาพของตลับลูกปืนขึ้นอยู่กับเงื่อนไขการติดตั้งอย่างมาก ปัจจัยต่อไปนี้ส่งผลโดยตรงต่ออายุการใช้งาน:

• ความแม่นยำของพิกัดความเผื่อของเพลาและตัวเรือน
• แรงกดพอดีที่ถูกต้องระหว่างการติดตั้ง
• การหล่อลื่นที่เพียงพอ (ความเสถียรของจาระบีหรือฟิล์มน้ำมัน)
• หลีกเลี่ยงการเยื้องศูนย์ระหว่างการประกอบ
• การจำกัดโหลดการกระแทกตามแนวแกนที่ผิดปกติ

ในการใช้งานจริง การเยื้องศูนย์และการหล่อลื่นไม่เพียงพอเป็นสาเหตุที่พบบ่อยที่สุดของความล้มเหลวก่อนกำหนดมากกว่าข้อบกพร่องของวัสดุ

เปรียบเทียบกับตลับลูกปืนมาตรฐาน

ในระบบส่งกำลังขนาดกะทัดรัด:

ความสามารถในการผลิต OEM

ตลับลูกปืน BMT สนับสนุนลูกค้าอุตสาหกรรมที่ต้องการการผลิตจำนวนมากที่มั่นคงพร้อมข้อกำหนดที่สม่ำเสมอ

บริการ OEM ได้แก่ :

• การปรับแต่งขนาดที่ไม่ได้มาตรฐาน
• การมาร์กพื้นผิว (เลเซอร์หรือการปั๊ม)
• การปรับแต่งบรรจุภัณฑ์สำหรับข้อกำหนดในการส่งออก
• การเลือกประเภทจาระบีตามสภาพแวดล้อมการทำงาน
• การยืนยันการเขียนแบบทางวิศวกรรมก่อนการผลิต
• การตรวจสอบย้อนกลับเป็นชุดสำหรับการควบคุมคุณภาพอุตสาหกรรม

กำลังการผลิตและระบบการตรวจสอบได้รับการออกแบบมาเพื่อให้มีความสม่ำเสมอในการจัดหาในระยะยาวสำหรับคำสั่งซื้อ OEM ที่ซ้ำกัน

การใช้งานจริง

เพื่ออายุการใช้งานที่ดีขึ้นในสภาพแวดล้อมการทำงานจริง:

• จับคู่ความแข็งของเพลากับข้อกำหนดของตลับลูกปืน
• ตรวจสอบให้แน่ใจว่าพิกัดความเผื่อของรูตัวเรือนที่ถูกต้องสำหรับการออกแบบแบบสวมอัด
• ใช้ช่วงเวลาการหล่อลื่นที่เหมาะสมโดยพิจารณาจากความเร็ว/โหลด
• หลีกเลี่ยงการกระแทกระหว่างการติดตั้ง
• รักษาความสะอาดในสภาพแวดล้อมการประกอบ

การติดตั้งและการหล่อลื่นที่เหมาะสมจะส่งผลต่ออายุการใช้งานของตลับลูกปืนมากกว่าความแตกต่างของวัสดุเพียงอย่างเดียว

แบริ่งลูกกลิ้งเข็มแบบถ้วยดึงได้รับการออกแบบมาเพื่อระบบกลไกขนาดกะทัดรัดที่ต้องการความสามารถในการรับน้ำหนักในแนวรัศมีสูงและประสิทธิภาพการหมุนที่มั่นคง. โครงสร้างผนังบางช่วยให้ใช้พื้นที่ได้อย่างมีประสิทธิภาพ ในขณะที่รูปทรงลูกกลิ้งเข็มปรับปรุงการกระจายโหลดในสภาพแวดล้อมการทำงานที่ต่อเนื่อง
