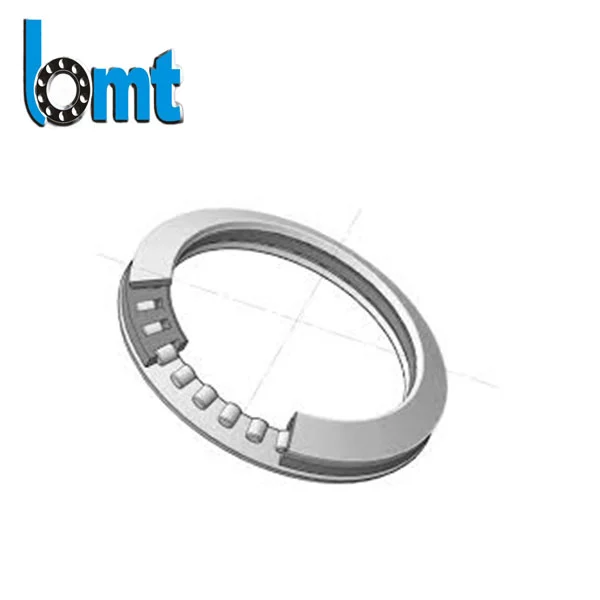

ตลับลูกปืนลูกกลิ้งสัมผัสเชิงมุมตามแนวแกน SGL Series

เราเชี่ยวชาญในโซลูชันตลับลูกปืนที่มีความแม่นยำสูงรับภาระสูง ซึ่งออกแบบมาสำหรับเครื่องจักรอุตสาหกรรมและระบบอัตโนมัติที่มีความต้องการสูง ตลับลูกปืนลูกกลิ้งสัมผัสเชิงมุมตามแนวแกนของเราซีรีส์ SGL ได้รับการออกแบบทางวิศวกรรมสำหรับการใช้งานที่ต้องการความแข็งแกร่งของแกนสูง การวางตำแหน่งที่แม่นยำ และประสิทธิภาพที่มั่นคงภายใต้โหลดแบบรวม พวกมันถูกเลือกสรรอย่างกว้างขวางสำหรับเครื่องมือกล โต๊ะหมุน และระบบอัตโนมัติขนาดใหญ่ ซึ่งอายุการใช้งานยาวนาน การสั่นสะเทือนต่ำ และความแม่นยำสม่ำเสมอเป็นสิ่งสำคัญ

ส่งคำถาม

เรตติ้ง: 5.0

(การนับเรตติ้ง: 1)

รายละเอียดสินค้า

ด้วยประสบการณ์ด้านการผลิตมากกว่า 20 ปี เราได้สังเกตเห็นปัญหาทั่วไปในการใช้งานทางอุตสาหกรรม:

ตลับลูกปืนกันรุนแบบมาตรฐานมักจะล้มเหลวในการรักษาความแม่นยำที่มั่นคงภายใต้ภาระตามแนวแกนที่สูงอย่างต่อเนื่องและรอบการทำงานที่ยาวนาน

แบริ่งลูกกลิ้งสัมผัสเชิงมุมตามแนวแกน SGL Series ได้รับการพัฒนาโดยเฉพาะเพื่อแก้ไขข้อจำกัดนี้โดยการปรับปรุง:

รูปทรงหน้าสัมผัสลูกกลิ้ง

โหลดการควบคุมเสถียรภาพล่วงหน้า

ทนความร้อนภายใต้การทำงานด้วยความเร็วสูง

ความสม่ำเสมอในการกระจายโหลด

เมื่อเปรียบเทียบกับตลับลูกปืนกันรุนทั่วไป ซีรีส์ SGL ให้ความแข็งแกร่งที่สูงกว่าและความแม่นยำในการหมุนที่เสถียรยิ่งขึ้น โดยเฉพาะอย่างยิ่งในระบบการกำหนดตำแหน่งที่แม่นยำ

Axial Angular Contact Roller Bearings Sgl Series

พารามิเตอร์ทางเทคนิค

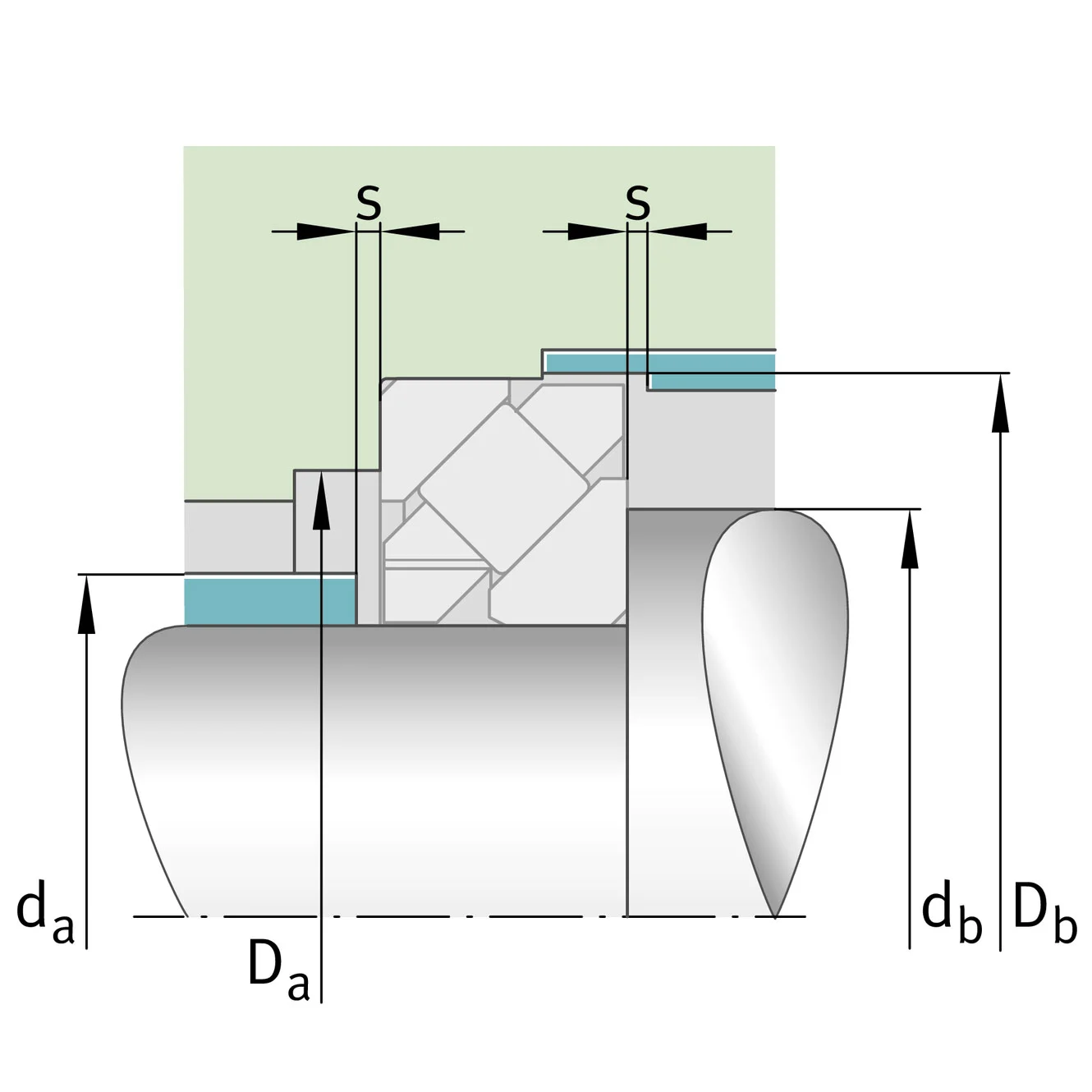

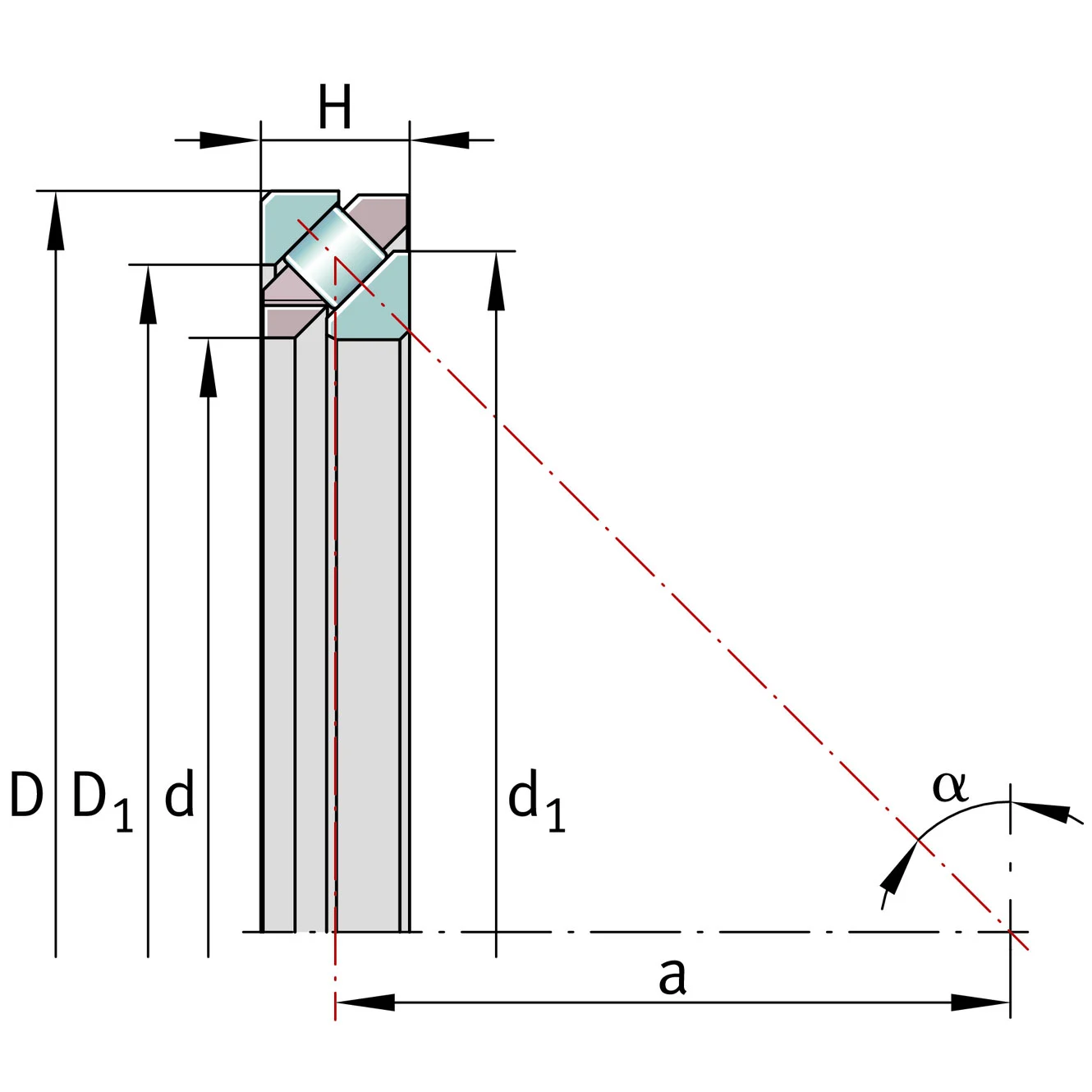

การกำหนด	การกำหนดคำสั่ง	มวล (กก.)	ง (มม.)	ง (มม.)	อืม)	D1 (มม.)	d1 (มม.)	เป็น (มม.)	ดิน 623-1	ดา (มม.)	ดีบี (มม.)	DB นาที (มม.)	s	Cr (เอ็น)	ซี0อาร์ (เอ็น)	สามารถ)	ซี0เอ (เอ็น)	เคอร์ (N)	คูอา (N)	ความเร็วอ้างอิง (รอบ/นาที)	จำกัดความเร็ว (r/min)
SGL1730	F-587391.SGL	0.015	17	30	7	22.5	24.5	11.75	–	22.5	24.5	31	1	3500	3550	8400	17700	610	2480	7000	3200
SGL3042	F-587397.SGL	0.022	30	42	7	34.5	37.5	18	–	34.5	37.5	43	1	4400	5500	10600	27500	940	3850	5100	2100
SGL3547	F-618875.SGL	0.024	35	47	7	40	42	20.5	–	40	42	48	1	4800	6400	11500	32000	1110	4500	4600	1800
SGL4052	F-557493.SGL	0.026	40	52	7	45.5	46.5	23	1808	45.5	46.5	53	1	6900	9600	16600	48000	1650	6700	4300	1600
SGL4558	F-238341.SGL	0.033	45	58	7	51	52.2	25.75	1809	51	52.2	59	1	7600	11200	18200	56000	1950	7900	3900	1400
SGL5065	F-557494.SGL	0.042	50	65	7	57.3	57.7	28.75	1810	57.3	57.7	66	1	9900	14900	23700	75000	1730	7000	3600	1300
SGL6078	F-238166.SGL	0.085	60	78	10	68	70	34.5	1812	68	70	79	1	14300	21700	34500	109000	2500	10200	3200	1100
SGL6585	F-557495.SGL	0.106	65	85	10	75	77	37.5	1813	75	77	86	1	15000	23900	36000	119000	2750	11200	3000	1000
SGL80100	F-238167.SGL	0.12	80	100	10	90	92	45	1816	90	92	101	1.5	16600	29000	40000	144000	3350	13600	2500	850
SGL85110	F-587396.SGL	0.228	85	110	13	96	99	48.75	1817	96	99	111	1.5	21400	36000	51000	180000	4350	17700	2400	750
SGL98130	F-238584.SGL	0.42	98	130	16	113	115	57	–	113	115	131	1.5	37000	63000	89000	315000	7700	31000	2200	650
SGL105130	F-240120.SGL	0.269	105	130	13	116.5	118.5	58.75	1821	116.5	118.5	131	1.5	28500	52000	68000	260000	6000	24400	2000	600
SGL130165	F-631562.SGL	0.64	130	165	17.5	146	149	73.75	–	146	149	166	1.5	49000	90000	118000	450000	8600	35000	1800	500
SGL140175	F-550953.SGL	0.69	140	175	18	156	159	78.75	1828	156	159	176	1.5	50000	95000	121000	475000	9000	36500	1700	450
SGL180225	F-550954.SGL	1.44	180	225	22	200	205	101.25	1836	200	205	226	2	75000	151000	181000	750000	14400	58000	1500	350
SGL200250	F-565516.SGL	1.93	200	250	24	222.5	227.5	112.5	1840	222.5	227.5	251	2	100000	199000	240000	990000	19000	77000	1300	300
SGL240310	F-571366.SGL	4.55	240	310	33	272	278	137.5	–	272	278	311	2.5	153000	320000	370000	1600000	31000	125000	1200	250
SGL260320	F-555613.SGL	3	260	320	30	287	293	145	–	287	293	321	2.5	126000	280000	305000	1390000	25500	103000	1100	250
SGL290330	F-614821.SGL	1.78	290	330	20	307.4	312.6	155	–	307.4	312.6	331	2.5	84000	217000	203000	1090000	17600	72000	1000	200
SGL340400	F-565223.SGL	4.85	340	400	30	367	373	185	–	367	373	401	3	181000	440000	435000	2200000	39000	158000	900	200

ข้อได้เปรียบด้านประสิทธิภาพที่สำคัญ

โครงสร้างความแข็งแกร่งของแกนสูง

รูปทรงลูกกลิ้งที่ได้รับการปรับปรุงให้เหมาะสมจะเพิ่มพื้นที่สัมผัสที่มีประสิทธิภาพระหว่างลูกกลิ้งและรางน้ำ
การออกแบบนี้ช่วยลดการเสียรูปของความยืดหยุ่นและปรับปรุงเสถียรภาพในการรับน้ำหนักอย่างมีนัยสำคัญ ซึ่งช่วยรักษาตำแหน่งที่แม่นยำภายใต้แรงตามแนวแกนที่หนัก.

การเจียรร่องน้ำที่แม่นยำ

ร่องน้ำทั้งหมดผลิตขึ้นโดยใช้สายการเจียรอัตโนมัติและระบบควบคุมมิติที่เข้มงวด

ส่งผลให้:

เสียงการทำงานลดลง
ลดความร้อนจากการเสียดสี
ปรับปรุงความต้านทานความล้าของพื้นผิว
การสั่นสะเทือนระดับไมโครน้อยที่สุด

ข้อดีเหล่านี้มีความสำคัญอย่างยิ่งสำหรับเครื่องจักร CNC และระบบอัตโนมัติความเร็วสูง.

ประสิทธิภาพของวัสดุที่มั่นคง

แบริ่งลูกกลิ้งสัมผัสเชิงมุมตามแนวแกน SGL ซีรีส์เหมาะอย่างยิ่งสำหรับระบบที่ต้องการการควบคุมแนวแกนที่มีความแม่นยำสูงและการหมุนที่มั่นคง รวมถึง:

ทนต่อการสึกหรอสูง
ความแม่นยำของมิติที่มั่นคง
ประสิทธิภาพชีวิตความเหนื่อยล้าที่แข็งแกร่ง
ความสามารถในการป้องกันการเสียรูปได้ดีเยี่ยม

มีวัสดุเสริมและการรักษาพื้นผิวให้เลือกสภาพแวดล้อมการทำงานที่ชื้น กัดกร่อน หรือพิเศษ.

การผลิตและการควบคุมคุณภาพ

BMT Bearings ดำเนินการระบบการผลิตที่มีการควบคุมอย่างเต็มที่ซึ่งสอดคล้องกับมาตรฐาน ISO9001 และ IATF16949

ความสามารถในการผลิตของเราประกอบด้วย:

เส้นการเจียรที่มีความแม่นยำอัตโนมัติ
ระบบประกอบอัตโนมัติเต็มรูปแบบ
อุปกรณ์ทดสอบเสียงและการสั่นสะเทือน
เครื่องมือตรวจสอบความกลมและความหยาบของพื้นผิว
ระบบการทดสอบวงจรชีวิตและการกวาดล้าง

ตลับลูกปืนซีรีส์ SGL แต่ละชุดผ่านการตรวจสอบอย่างเต็มรูปแบบก่อนจัดส่งเพื่อให้มั่นใจประสิทธิภาพและความน่าเชื่อถือที่สม่ำเสมอ.

การใช้งานทั่วไป

ตลับลูกปืนลูกกลิ้งสัมผัสเชิงมุมตามแนวแกน SGL ซีรี่ส์เหมาะอย่างยิ่งสำหรับระบบที่ต้องการการควบคุมตามแนวแกนที่มีความแม่นยำสูงและการหมุนที่มั่นคง รวมถึง:

แกนเครื่องมือเครื่อง CNC
ตารางการจัดทำดัชนีโรตารี
อุปกรณ์อัตโนมัติที่มีความแม่นยำ
เครื่องฉีดพลาสติก
ระบบรับน้ำหนักมากที่ขับเคลื่อนด้วยเซอร์โว
เครื่องเจียรแนวตั้ง
หุ่นยนต์อุตสาหกรรม
ชุดเกียร์รับน้ำหนักสูง

ในสภาพแวดล้อมการผลิตที่ต่อเนื่อง สมรรถนะของแกนที่มั่นคงจะช่วยลดเวลาหยุดทำงานและความถี่ในการบำรุงรักษา

ซีรี่ส์ SGL เทียบกับตลับลูกปืนกันรุนแบบมาตรฐาน

ปัจจัยด้านประสิทธิภาพ	ตลับลูกปืนกันรุนมาตรฐาน	ตลับลูกปืนซีรีส์ SGL
ความสามารถในการรับน้ำหนักตามแนวแกน	ปานกลาง	สูง
ความแม่นยำของตำแหน่ง	มาตรฐาน	เกรดความแม่นยำ
เสถียรภาพความเร็วสูง	ปานกลาง	ความมั่นคงสูง
ความแข็งแกร่งของโครงสร้าง	ต่ำกว่า	สูงกว่า
ทนความร้อน	ทั่วไป	ปรับปรุงแล้ว
การดำเนินงานอย่างต่อเนื่อง	เฉลี่ย	มีเสถียรภาพและอายุการใช้งานยาวนาน

เงื่อนไขการใช้งานที่แนะนำ

ซีรีส์ SGL ได้รับการแนะนำสำหรับ:

การดำเนินงานทางอุตสาหกรรมอย่างต่อเนื่อง
ระบบโหลดตามแนวแกนสูง
อุปกรณ์กำหนดตำแหน่งที่แม่นยำ
ข้อกำหนดการสั่นสะเทือนต่ำ
แอปพลิเคชันเริ่ม-หยุดบ่อยครั้ง

สำหรับสภาพแวดล้อมที่รุนแรง (ฝุ่น ความชื้น อุณหภูมิสูง) การหล่อลื่นและการซีลควรสอดคล้องกับสภาพการทำงาน

OEM และความสามารถในการจัดหาทั่วโลก

BMT Bearings สนับสนุน OEM ในระยะยาวและความร่วมมือในการส่งออกทั่วยุโรป เอเชียตะวันออกเฉียงใต้ อเมริกาใต้ และตะวันออกกลาง

เราให้บริการ:

การปรับแต่งแบบ OEM
การมาร์กด้วยเลเซอร์
การติดฉลากและบรรจุภัณฑ์ส่วนตัว
การปรับพารามิเตอร์ทางเทคนิค
อุปทานการผลิตจำนวนมาก

เรามุ่งเน้นไม่เพียงแต่ในเรื่องความคุ้มค่าเท่านั้น แต่ยังมุ่งเน้นไปที่ความมั่นคง ความสม่ำเสมอ และความน่าเชื่อถือในการปฏิบัติงานในระยะยาวสำหรับผู้ใช้ในอุตสาหกรรม
