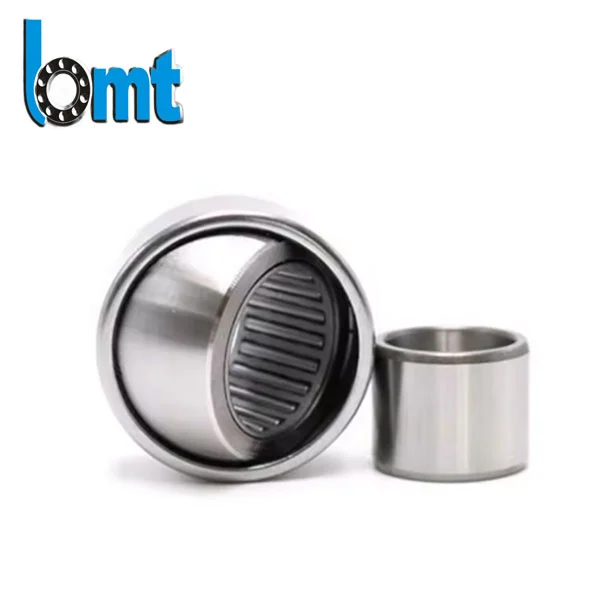

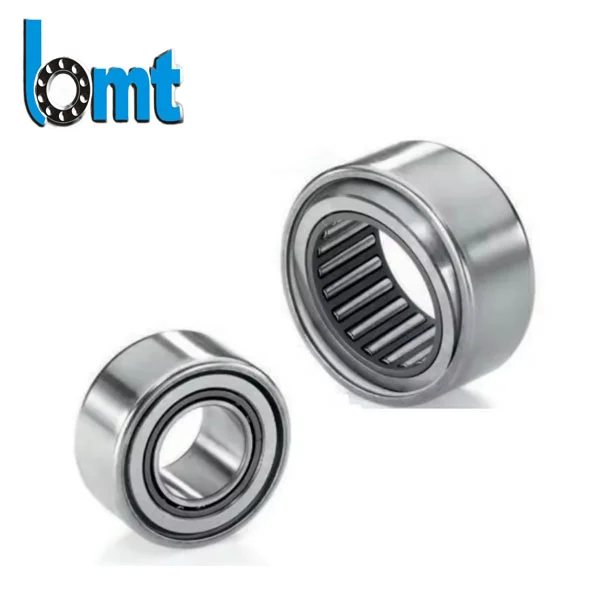

การจัดตำแหน่งแบริ่งลูกกลิ้งเข็ม
ในฐานะผู้ผลิตตลับลูกปืนลูกกลิ้งเข็มที่น่าเชื่อถือในประเทศจีน BMT ได้ออกแบบตลับลูกปืนเหล่านี้เพื่อจัดการกับการวางแนวของเพลาที่ไม่ตรง การออกแบบลูกกลิ้งเข็ม + วงแหวนปรับแนวด้านนอกเหมาะอย่างยิ่งสำหรับเครื่องจักรสิ่งทอ สายพานลำเลียง และอุปกรณ์ใดๆ ที่มีแนวโน้มว่าจะตั้งแนวเพลาไม่ตรง บอกลาอาการปวดหัวในการปรับแนวได้!
ข้อมูลจำเพาะของผลิตภัณฑ์
| การกำหนด | เส้นผ่านศูนย์กลางเจาะ (มม.) | รูลูกกลิ้งเข็ม (มม.) | เส้นผ่านศูนย์กลางภายนอก (มม.) | ความกว้าง (มม.) | คะแนนโหลดแบบไดนามิก (kN) | จำกัดความเร็ว (r/min) |
| พีเอ็นเอ 17/35 | 17 | - | 35 | 16 | 13.2 | 22, 000 |
| พีเอ็นเอ 25/47 | 25 | - | 47 | 20 | 22.9 | 15, 000 |
| พน.30/52 | 30 | - | 52 | 20 | 24.6 | 13,000 |
| RPNA 15/28 | - | 15 | 28 | 12 | 7.37 | 28, 000 |
| RPNA20/35 | - | 20 | 35 | 16 | 13.2 | 22, 000 |
| พีเอ็นเอ 22/44 | 22 | - | 44 | 20 | 22 | 16,000 |
| พีเอ็นเอ 35/55 | 35 | - | 55 | 20 | 26.4 | 11,000 |
| พน.40/62 | 40 | - | 62 | 20 | 27.5 | 10,000 |
| RPNA25/42 | - | 25 | 42 | 20 | 19 | 18, 000 |
| RPNA30/47 | - | 30 | 47 | 20 | 22.9 | 15, 000 |
| พีเอ็นเอ 20/42 | 20 | - | 42 | 20 | 19 | 18, 000 |
| RPNA 35/52 | - | 35 | 52 | 20 | 24.6 | 13,000 |
| RPNA 40/55 | - | 40 | 55 | 20 | 26.4 | 11,000 |
| รป.45/62 | - | 45 | 62 | 20 | 27.5 | 10,000 |
| พีเอ็นเอ 12/28 | 12 | - | 28 | 12 | 7.37 | 28, 000 |
| พีเอ็นเอ 15/32 | 15 | - | 32 | 16 | 12.8 | 24, 000 |
| RPNA 18/32 | - | 18 | 32 | 16 | 12.8 | 24, 000 |
พารามิเตอร์ทางเทคนิค
| โมเดลแบริ่งลูกกลิ้งเข็มจัดตำแหน่งทั่วไป | |||
| การกำหนด | ขนาด (มม.) | คะแนนโหลดพื้นฐาน (kN) | สถานการณ์การใช้งาน |

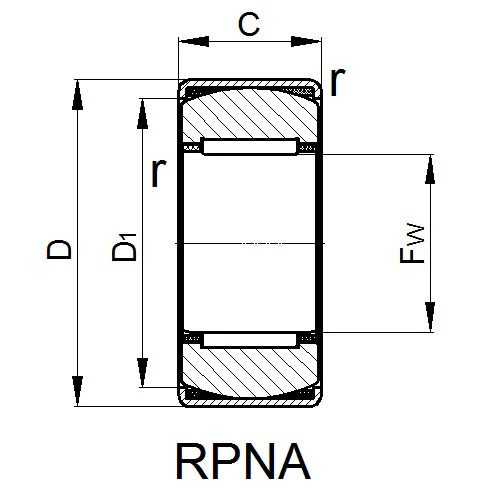

| RPNA 15/28 | Fw=15, D=28, C=12±0.5, D1=24.5, r นาที.=0.8 | ดีน Cr=6.9,สถิติ คอร์=7.9 | กระปุกเกียร์ขนาดเล็กปั๊ม |
| RPNA 18/32 | Fw=18, D=32, C=16±0.5, D1=27, r นาที.=1.8 | ดีน Cr=12.5,สถิติ คอร์=16.2 | เครื่องจักรสิ่งทอสายพานลำเลียง |
| RPNA20/35 | Fw=20, D=35, C=16±0.5, D1=30.5, r นาที.=2.8 | ดีน Cr=13, สถิติ คร=17.5 | อุปกรณ์การเกษตร |
| RPNA25/42 | Fw=25, D=42, C=20±0.5, D1=36.5, r นาที.=3.8 | ดีน Cr=18.8,สถิติ คร=30.5 | เครื่องมือกล,คอมเพรสเซอร์ |
| RPNA 28/44 | Fw=28, D=44, C=20±0.5, D1=38.5, r นาที.=4.8 | ดีน Cr=22,สถิติ คร=34 | แท่นพิมพ์ |
| RPNA30/47 | Fw=30, D=47, C=20±0.5, D1=42, r นาที.=5.8 | ดีน Cr=22.6,สถิติ คอร์=36 | พัดลม, เครื่องเป่าลม |
| RPNA 35/52 | Fw=35, D=52, C=20±0.5, D1=47.5, r นาที.=6.8 | ดีน Cr=24.3,สถิติ คอร์=41.5 | เครื่องจักรก่อสร้าง |
| RPNA 40/55 | Fw=40, D=55, C=20±0.5, D1=50.5, r นาที.=7.8 | ดีน Cr=26,สถิติ คร=47 | ระบบขนถ่ายวัสดุ |
| รป.45/62 | Fw=45, D=62, C=20±0.5, D1=58, r นาที.=8.8 | ดีน Cr=27.5,สถิติ คอร์=53 | สายพานลำเลียงสำหรับงานหนัก |

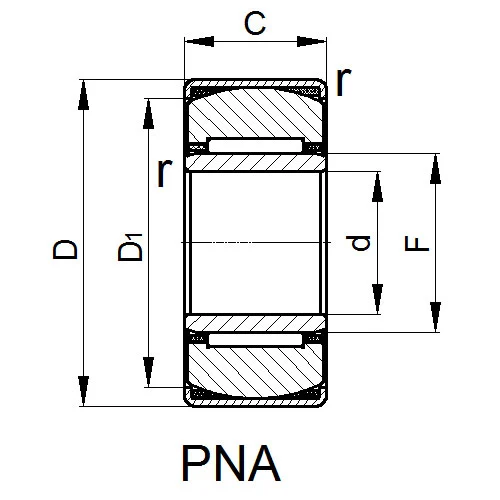

| พีเอ็นเอ 12/28 | d=12, F=15, D=28, C=12±0.5, B=12, D1=24.5, r นาที.=0.8, r1 นาที.=0.3, วินาทีนาที.=0.5 | ดีน Cr=6.9,สถิติ คอร์=7.9 | มอเตอร์ขนาดเล็ก เครื่องมือที่มีความแม่นยำ |
| พีเอ็นเอ 15/32 | d=15, F=18, D=32, C=16±0.5, B=16, D1=27, r นาที.=0.8, r1 นาที.=0.3, วินาทีนาที.=0.5 | ดีน Cr=12.5,สถิติ คอร์=16.2 | แกนสิ่งทอ |
| พีเอ็นเอ 17/35 | d=17, F=20, D=35, C=16±0.5, B=16, D1=30.5, r นาที.=0.8, r1 นาที.=0.3, วินาทีนาที.=0.5 | ดีน Cr=13, สถิติ คร=17.5 | เครื่องบรรจุภัณฑ์ |
| พีเอ็นเอ 20/42 | d=20, F=25, D=42, C=20±0.5, B=20, D1=36.5, r นาที.=0.8, r1 นาที.=0.3, วินาทีนาที.=0.5 | ดีน Cr=18.8,สถิติ คร=30.5 | อุปกรณ์ตกแต่งรถยนต์ |
| พีเอ็นเอ 22/44 | d=22, F=28, D=44, C=20±0.5, B=20, D1=38.5, r นาที.=0.8, r1 นาที.=0.3, วินาทีนาที.=0.5 | ดีน Cr=22,สถิติ คร=34 | ปั๊มไฮโดรลิค |
| พีเอ็นเอ 25/47 | d=25, F=30, D=47, C=20±0.5, B=20, D1=42, r นาที.=0.8, r1 นาที.=0.3, วินาทีนาที.=0.5 | ดีน Cr=22.6,สถิติ คอร์=36 | เครื่องมือเกี่ยวกับลม |
| พน.30/52 | d=30, F=35, D=52, C=20±0.5, B=20, D1=47.5, r นาที.=0.8, r1 นาที.=0.3, วินาทีนาที.=0.5 | ดีน Cr=24.3,สถิติ คอร์=41.5 | อุปกรณ์การทำเหมือง |
| พีเอ็นเอ 35/55 | d=35, F=40, D=55, C=20±0.5, B=20, D1=50.5, r นาที=0.8, r1 นาที.=0.3, วินาทีนาที.=0.5 | ดีน Cr=26,สถิติ คร=47 | ระบบเสริมทางทะเล |
| พน.40/62 | d=40, F=45, D=62, C=20±0.5, B=20, D1=58, r นาที.=0.8, r1 นาที.=0.3, วินาทีนาที.=0.5 | ดีน Cr=27.5,สถิติ คอร์=53 | เครื่องผสมอุตสาหกรรม |
เหตุใดแบริ่งนี้จึงโดดเด่น?
• เวทย์มนตร์ที่ปรับได้เอง: วงแหวนรอบนอกทรงกลมจะแก้ไขการวางแนวของเพลาที่ไม่ตรงโดยอัตโนมัติสูงสุด 3° แม้ว่าการติดตั้งจะไม่เหมาะสมหรือการสั่นสะเทือนทำให้เพลาเคลื่อนที่ การจัดตำแหน่งแบริ่งลูกกลิ้งเข็มจะยังคงได้ระดับ ทำให้ไม่จำเป็นต้องหยุดทำงานเพื่อปรับตำแหน่งใหม่
• ทนทานและใช้งานได้ยาวนาน: ผลิตจากเหล็ก GCr15 ที่ผ่านการชุบแข็งถึง HRC 60-64 พร้อมร่องน้ำขัดเงา โรงงานสิ่งทอที่ใช้รุ่น PNA 25/47 ของเราได้ขยายรอบการเปลี่ยนทดแทนเป็นปีละครั้ง ซึ่งช่วยลดต้นทุนการบำรุงรักษาได้อย่างมาก หลังจากที่โรงงานสิ่งทอใช้รุ่น PNA 25/47 ของเรา ก็ขยายรอบการเปลี่ยนทดแทนเป็นปีละครั้ง ซึ่งช่วยลดต้นทุนการบำรุงรักษาได้อย่างมาก
เราจะมั่นใจในคุณภาพได้อย่างไร?
1. การตรวจสอบวัสดุอย่างเข้มงวด: เราทดสอบความแข็งของเหล็กแต่ละชิ้น หากต่ำกว่า HRC 60 เราจะปฏิเสธทันที
2. การตัดเฉือนที่แม่นยำ: ด้วยเครื่องเจียร CNC เรารักษาความกลมของร่องน้ำให้อยู่ภายใน 0.003 มม. ซึ่งแทบจะ 1/20 ของความกว้างของเส้นผมมนุษย์
3. การทดสอบจากโรงงาน 100%: ตลับลูกปืนแต่ละตัวจะถูกทดสอบโดยใช้งานต่ำกว่า 120% ของโหลดที่กำหนดเป็นเวลา 48 ชั่วโมง แบริ่งที่มีการสั่นสะเทือนเกิน 1.5 มม./วินาทีจะถูกทิ้งไป
คำแนะนำในการติดตั้งและบำรุงรักษา
• Keep It Close: แม้ว่าการปรับแนวแบริ่งลูกกลิ้งเข็มจะปรับแนวได้เอง แต่ให้ใช้ระดับเพื่อจัดแนวแบริ่งให้อยู่ภายใน 3° เพื่อยืดอายุการใช้งาน
• หล่อลื่นตรงเวลา: จำเป็นต้องทาจาระบีหล่อลื่นซ้ำทุกๆ 1,000 ชั่วโมง และควรใช้จาระบีหล่อลื่นอุณหภูมิสูงในระหว่างการปฏิบัติงานในฤดูร้อน
• ฟังและสัมผัสได้: เมื่อเกิดเสียงรบกวนผิดปกติหรือความร้อนสูงเกินไป อาจบ่งบอกได้ว่าตลับลูกปืนมีภาระมากเกินไปหรืออยู่ในแนวที่ไม่ตรงเกินไป โปรดหยุดเครื่องทันทีเพื่อตรวจสอบ
พร้อมที่จะสัมผัสประสบการณ์การจัดตำแหน่งแบริ่งลูกกลิ้งเข็มของเราแล้วหรือยัง? ติดต่อเราเพื่อขอตัวอย่างหรือแจ้งให้เราทราบรายละเอียดอุปกรณ์ของคุณ เราจะแนะนำรุ่นที่เหมาะสมที่สุดให้กับคุณ ซึ่งจะทำให้การเยื้องศูนย์ของเพลากลายเป็นเรื่องในอดีต!
