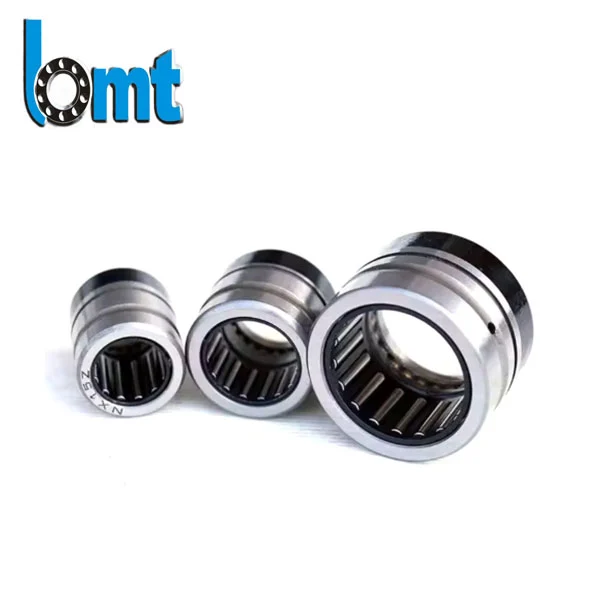

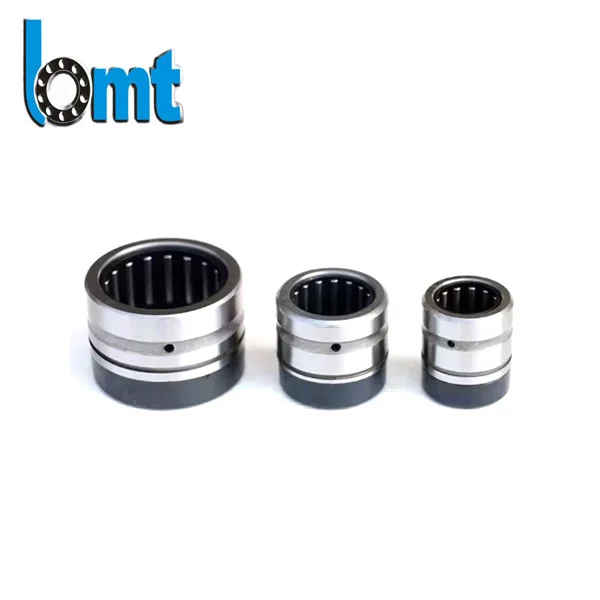

ตลับลูกปืนเรเดียล-แกนแบบรวม
ตลับลูกปืนแนวรัศมีรวมของ BMT ได้รับการออกแบบมาเพื่อจัดการโหลดทั้งแนวรัศมีและแนวแกนพร้อมกัน นำเสนอประสิทธิภาพที่มั่นคงสำหรับการใช้งานที่หลากหลายตั้งแต่กระปุกเกียร์อุตสาหกรรมไปจนถึงกลไกหุ่นยนต์ ตลับลูกปืน BMT เป็นตัวเลือกหลักสำหรับส่วนประกอบเครื่องจักรถูกบังคับจากหลายทิศทาง ส่วนประกอบของผลิตภัณฑ์
การจัดการโหลดแบบคู่: พลังหลักของตลับลูกปืนแนวรัศมีแบบรวมอยู่ที่ความสามารถเฉพาะตัวในการจัดการโหลดทั้งแนวรัศมีและแนวแกนโดยไม่ทำให้ประสิทธิภาพลดลงในด้านใดด้านหนึ่ง นี่เป็นสิ่งสำคัญในอุปกรณ์ เช่น แท่นพิมพ์ ซึ่งเพลาทนทานต่อแรงหมุนในแนวรัศมีและแรงกดตามแนวแกนจากลูกกลิ้งกระดาษในเวลาเดียวกัน การทดลองภาคสนามของเราระบุว่าจะลดความถี่ในการปรับเปลี่ยนที่จำเป็นเมื่อเทียบกับการใช้ตลับลูกปืนแยกกัน
การเพิ่มประสิทธิภาพพื้นที่: ตลับลูกปืนเหล่านี้ปลดปล่อยพื้นที่อันมีค่าในการออกแบบเครื่องจักรโดยการรวมสองฟังก์ชันไว้ในหน่วยเดียว ผู้ผลิตอุปกรณ์บรรจุภัณฑ์แจ้งให้เราทราบเมื่อเร็วๆ นี้ว่าการเปลี่ยนไปใช้ตลับลูกปืนแบบรวมของเราทำให้อุปกรณ์มีความเหมาะสมมากขึ้นสำหรับการติดตั้งในพื้นที่โรงงานที่คับแคบ
กระบวนการติดตั้งที่ง่ายขึ้น: การใช้ตลับลูกปืนเรเดียล/แนวแกนรวมกันเพียงตัวเดียวแทนการใช้ตลับลูกปืนสองชิ้นที่แยกจากกัน ช่วยลดขั้นตอนการติดตั้งและลดความเสี่ยงในการวางแนวที่ไม่ตรง สิ่งนี้ส่งผลให้ลูกค้าของเราใช้เวลาในการประกอบน้อยลง ซัพพลายเออร์ชิ้นส่วนยานยนต์รายหนึ่งรายงานว่าสายการผลิตของตนเพิ่มขึ้น 15% หลังจากใช้ตลับลูกปืนเหล่านี้
พารามิเตอร์ทางเทคนิค

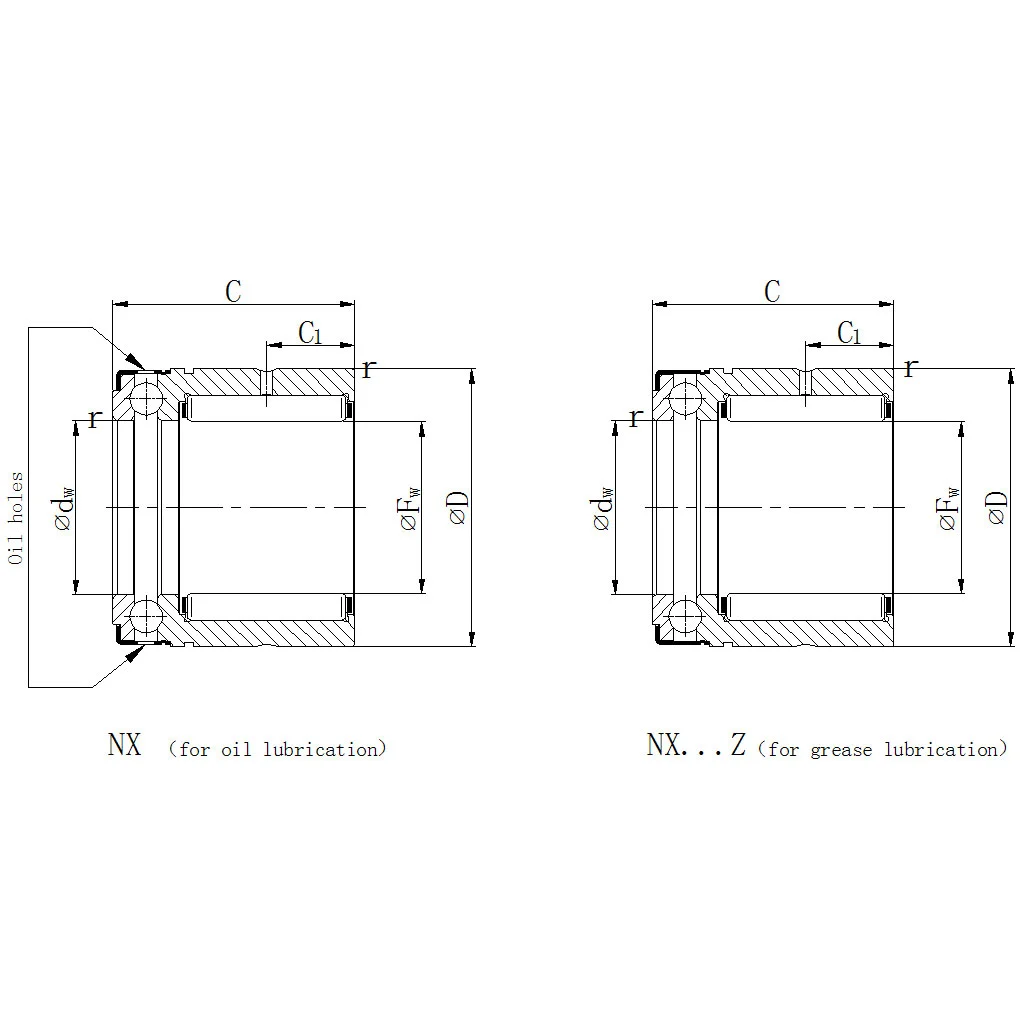

| ตลับลูกปืนแนวรัศมี/แนวแกนรวม: ซีรี่ส์ NX | |||||||||||||
| ขนาด(มิลลิเมตร) | การจัดอันดับโหลดพื้นฐาน | ||||||||||||
| การกำหนด (น้ำมัน) | การกำหนด (จาระบี) | กว้าง (มม.) | ง (มม.) | ซี –0.25 (มม.) | C1 (มม.) | DW E8 (มม.) | นาที (มม.) | ดีน Cr (KN) | สถิติ คอร์ (KN) | ดีน แคลิฟอร์เนีย (KN) | สถิติ โคอา (KN) | แนะนำวงแหวนด้านใน | แหวนสแน็ปที่เหมาะสม |
| NX7-ทีวี | NX7-Z-ทีวี | 7 | 14 | 18 | 4.7 | 7 | 0.3 | 2.85 | 2.65 | 3.15 | 4.3 | – | WR14 |
| NX10 | NX10-Z | 10 | 19 | 18 | 4.7 | 10 | 0.3 | 4.45 | 3.7 | 4.6 | 7.2 | IR6X10X10-IS1 | WR19 |
| NX12 | NX12-Z | 12 | 21 | 18 | 4.7 | 12 | 0.3 | 4.8 | 4.3 | 4.85 | 8.2 | IR8X12X10-IS1 | WR21 |
| NX15 | NX15-Z | 15 | 24 | 28 | 8 | 15 | 0.3 | 10.7 | 12.7 | 5.6 | 10.4 | IR12X15X16 | WR24 |
| NX17 | NX17-Z | 17 | 26 | 28 | 8 | 17 | 0.3 | 11.9 | 15 | 5.8 | 11.5 | IR14X17X17 | WR26 |
| NX20 | NX20-Z | 20 | 30 | 28 | 8 | 20 | 0.3 | 13 | 17.5 | 7 | 14.7 | IR17X20X16 | Wr30 |
| NX25 | NX25-Z | 25 | 37 | 30 | 8 | 25 | 0.3 | 14.9 | 22.4 | 11.1 | 24.3 | IR20X25X16-IS1 | WR37 |
| NX30 | NX30-Z | 30 | 42 | 30 | 10 | 30 | 0.3 | 22.6 | 36 | 11.7 | 28 | IR25X30X20 | WR42 |
| NX35 | NX35-Z | 35 | 47 | 30 | 10 | 35 | 0.3 | 24.3 | 41.5 | 12.4 | 32.5 | IR30X35X20 | WR47 |
| ตลับลูกปืนแนวรัศมี/แนวแกนรวม: NKX | ||||||||||||||
| การกำหนด | แบริ่งพร้อมฝาปิดยึด | กว้าง (มม.) | ง (มม.) | D1 สูงสุด (มม.) | D2 สูงสุด (มม.) | ซี (มม.) | C1 (มม.) | C2 นาที (มม.) | DW (มม.) | รอบ (มม.) | รัศมี dyn Cr (KN) | สถานะรัศมี คอร์ (KN) | แนวแกน dyn Cr (KN) | สถานะตามแนวแกน คอร์ (KN) |
| NKX10-ทีวี | NKX10-Z-ทีวี | 10 | 19 | 24.1 | 25.2 | 23 | 9 | 6.5 | 10 | 0.3 | 6.2 | 7.8 | 10 | 14 |
| เอ็นเคเอ็กซ์12 | NKX12-Z | 12 | 21 | 26.1 | 27.2 | 23 | 9 | 6.5 | 12 | 0.3 | 9 | 11 | 10.3 | 15.4 |
| เอ็นเคเอ็กซ์15 | NKX15-Z | 15 | 24 | 28.1 | 29.2 | 23 | 9 | 6.5 | 15 | 0.3 | 10.7 | 12.7 | 10.5 | 16.8 |
| เอ็นเคเอ็กซ์17 | NKX17-Z | 17 | 26 | 30.1 | 31.2 | 25 | 9 | 8 | 17 | 0.3 | 11.9 | 15 | 10.8 | 18.2 |
| เอ็นเคเอ็กซ์20 | NKX20-Z | 20 | 30 | 35.1 | 36.2 | 30 | 10 | 10.5 | 20 | 0.3 | 16.4 | 23.8 | 14.3 | 24.7 |
| เอ็นเคเอ็กซ์25 | NKX25-Z | 25 | 37 | 42.1 | 43.2 | 30 | 11 | 9.5 | 25 | 0.6 | 18.8 | 30.5 | 19.6 | 37.5 |
| NKX30 | NKX30-Z | 30 | 42 | 47.1 | 48.2 | 30 | 11 | 9.5 | 30 | 0.6 | 22.6 | 36 | 20.4 | 42 |
| เอ็นเคเอ็กซ์35 | NKX35-Z | 35 | 47 | 52.1 | 53.2 | 30 | 12 | 9 | 35 | 0.6 | 24.3 | 41.5 | 21.2 | 47 |
| เอ็นเคเอ็กซ์40 | NKX40-Z | 40 | 52 | 60.1 | 61.2 | 32 | 13 | 10 | 40 | 0.6 | 26 | 47 | 27 | 63 |
| เอ็นเคเอ็กซ์45 | NKX45-Z | 45 | 58 | 65.2 | 66.5 | 32 | 14 | 9 | 45 | 0.6 | 27.5 | 53 | 28 | 69 |
| Nkx50 | NKX50-Z | 50 | 62 | 70.2 | 71.5 | 35 | 14 | 10 | 50 | 0.6 | 38 | 74 | 29 | 75 |
| เอ็นเคเอ็กซ์60 | NKX60-Z | 60 | 72 | 85.2 | 86.5 | 40 | 17 | 12 | 60 | 1 | 42 | 90 | 41.5 | 113 |
| NKX70 | NKX70-Z | 70 | 85 | 95.2 | 96.5 | 40 | 18 | 11 | 70 | 1 | 44.5 | 92 | 43 | 127 |
อินสแตนซ์การใช้งานจริง
ในด้านหุ่นยนต์อุตสาหกรรม บริษัทบางแห่งใช้ตลับลูกปืน CRAB 30 ของเราในแขนหุ่นยนต์หกแกน ตลับลูกปืนเหล่านี้จัดการแรงในแนวรัศมีที่เกิดจากการหมุนแขนและแรงตามแนวแกนจากการยกน้ำหนักบรรทุกได้อย่างมีประสิทธิภาพ ซึ่งรับประกันการเคลื่อนไหวที่ราบรื่นและแม่นยำแม้ภายใต้การทำงานเต็มพิกัด ตลอดระยะเวลาการใช้งานหนึ่งปี ผู้ผลิตบันทึกข้อกำหนดในการบำรุงรักษาที่เกี่ยวข้องกับตลับลูกปืนลดลง 30%
ผู้ผลิตเครื่องจักรสิ่งทอรายหนึ่งนำตลับลูกปืน CRAB 40 มาใช้กับเฟรมปั่นด้ายของตน ตลับลูกปืนจะจัดการกับความเค้นในแนวรัศมีจากการหมุนของสปินเดิลความเร็วสูงและความตึงในแนวแกนจากการพันเส้นด้ายได้อย่างมีประสิทธิภาพ ส่งผลให้การทำงานมีความเสถียรมากขึ้น และลดการแตกหักของเกลียว ลูกค้าสังเกตเห็นว่าคุณภาพผลิตภัณฑ์ดีขึ้น 20% หลังจากเปลี่ยน
ขอบคุณภาพของเรา
ที่บริษัท BMT เราทราบดีว่าตลับลูกปืนเรเดียล/แนวแกนแบบรวมมีบทบาทสำคัญในการรักษาการทำงานของเครื่องจักรให้ราบรื่น ตลับลูกปืนแต่ละตัวจะทำชุดการทดสอบที่เข้มงวดและการวิเคราะห์วัสดุ ซึ่งรับประกันการใช้ความคลาดเคลื่อนที่แม่นยำและการทดสอบโหลดเพื่อตรวจสอบประสิทธิภาพภายใต้เงื่อนไขต่างๆ เราทำเช่นนี้เพราะเราได้เรียนรู้จากลูกค้าของเราว่าในสถานการณ์ทางอุตสาหกรรม ตลับลูกปืนที่เชื่อถือได้ของ BMT อาจเป็นปัจจัยสำคัญสำหรับการผลิตอย่างต่อเนื่อง
