ส่วนเสียงรบกวนของมอเตอร์: เสียงแบริ่งปกติเทียบกับเสียงผิดปกติ - คุณช่วยบอกความแตกต่างได้ไหม?

แม้จะมีเทคโนโลยีการผลิตขั้นสูงตลับลูกปืนทำให้เกิดเสียงรบกวนอย่างหลีกเลี่ยงไม่ได้ ซึ่งเป็นความสัมพันธ์พื้นฐานระหว่างการสั่นสะเทือนและเสียงโดยธรรมชาติ การสั่นสะเทือนและเสียงที่เกิดขึ้นนี้ไม่ได้บ่งชี้ถึงปัญหาด้านประสิทธิภาพหรือความล้มเหลวที่ใกล้จะเกิดขึ้นเสมอไป สิ่งสำคัญคือการแยกแยะระหว่างเสียงการทำงานปกติและสัญญาณความผิดปกติ

เสียงแบริ่งปกติทั่วไปหลายประเภท

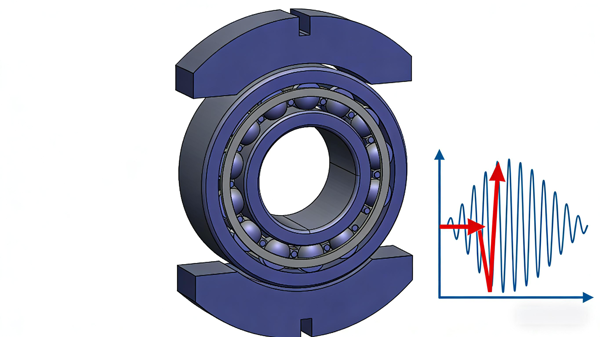

1. เสียงร่องน้ำ

เสียงร่องน้ำเป็นเสียงพื้นฐานที่สุดที่เกิดจากแบริ่งลูกกลิ้งทั้งหมด และโดยทั่วไปจะเป็นเกณฑ์มาตรฐานสำหรับมาตรฐานเสียง

กลไก: แม้ว่าการตัดเฉือนจะเหนือกว่า แต่ความเว้าในระดับจุลภาคและข้อผิดพลาดของรูปทรงยังคงอยู่บนร่องน้ำของวงแหวนแบริ่งและพื้นผิวขององค์ประกอบที่กลิ้ง ความไม่สมบูรณ์เหล่านี้ทำให้เกิดการเปลี่ยนแปลงเล็กน้อยในความยืดหยุ่นของการสัมผัสระหว่างทางวิ่งและองค์ประกอบกลิ้ง แรงยืดหยุ่นที่แปรผันเหล่านี้ทำหน้าที่เป็นแรงกระตุ้นระดับไมโครบนวงแหวนแบริ่ง ส่งผลให้เกิดการสั่นสะเทือนที่รับรู้ว่าเป็นเสียงของร่องน้ำ

ลักษณะเฉพาะ:

เสียงรบกวนและการสั่นสะเทือนเป็นแบบสุ่ม

ความถี่การสั่นสะเทือนสูงกว่า 1 kHz

ความถี่เสียงที่โดดเด่นจะยังคงที่เกือบคงที่โดยไม่คำนึงถึงการเปลี่ยนแปลงความเร็ว แต่ระดับความดันเสียงจะเพิ่มขึ้นตามความเร็วการหมุน

ระดับความดันเสียงเพิ่มขึ้นอย่างรวดเร็วโดยมีระยะห่างภายในในแนวรัศมีที่ใหญ่ขึ้น

ความแข็งแกร่งของโครงสร้างที่เพิ่มขึ้นจะช่วยลดระดับความดันเสียงโดยรวม แม้ว่าความเร็วจะเพิ่มขึ้น แต่ระดับความดันเสียงที่เพิ่มขึ้นก็ยังน้อยมาก

ความหนืดของน้ำมันหล่อลื่นที่สูงขึ้นส่งผลให้ระดับความดันเสียงลดลง สำหรับการหล่อลื่นจาระบี ทั้งความหนืดของน้ำมันพื้นฐานและรูปร่าง/ขนาดของเส้นใยสบู่อาจส่งผลต่อระดับเสียงได้

หมายเหตุ: พลังเสียงที่เกิดจากเสียงของสนามแข่งมีจำกัด ตัวอย่างเช่น ตลับลูกปืน 6203 คุณภาพสูงมักจะสร้างเสียงร่องน้ำในช่วง 24–27 dB (ระดับความดันเสียง) ภายใต้สภาวะปกติ

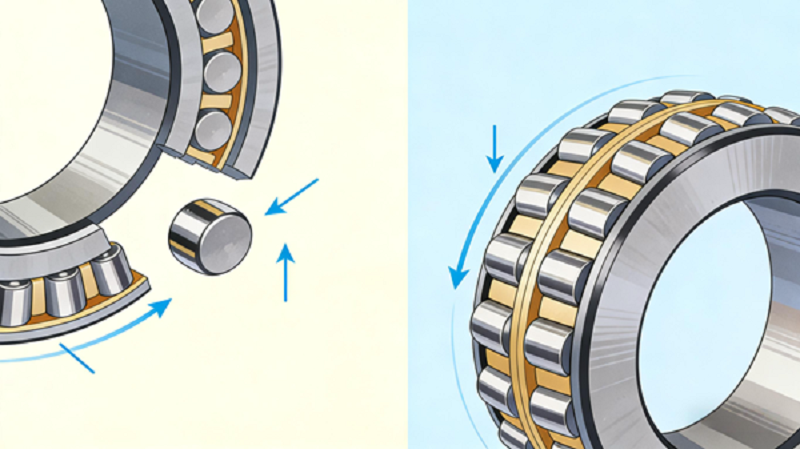

2. เสียงลูกกลิ้งหล่น (เสียงไม้ลอย)

เสียงนี้เกิดขึ้นบ่อยกว่าในตลับลูกปืนขนาดกลางถึงขนาดใหญ่ภายใต้ภาระในแนวรัศมี โดยหลักๆ ที่ความเร็วต่ำ และโดยทั่วไปจะหายไปที่ความเร็วการหมุนที่สูงขึ้น

กลไก: ภายใต้แรงรัศมี โซนรับน้ำหนักและโซนขนถ่ายจะเกิดขึ้นภายในตลับลูกปืน ในโซนที่ไม่ได้โหลดเนื่องจากการกวาดล้างภายในองค์ประกอบที่กลิ้งจะสูญเสียการสัมผัสกับวงแหวนด้านใน ที่ความเร็วที่สูงขึ้น แรงเหวี่ยงจะดันพวกมันไปติดกับวงแหวนรอบนอก ในทางกลับกัน ที่ความเร็วต่ำ แรงเหวี่ยงที่ลดลงจะทำให้องค์ประกอบกลิ้ง "ตกลง" ทำให้เกิดเสียงกระแทกกับกรงหรือวงแหวนด้านใน

ลักษณะเฉพาะ:

มีโอกาสเกิดการหล่อลื่นด้วยจาระบีมากกว่าการหล่อลื่นด้วยน้ำมัน

มีแนวโน้มที่จะเกิดขึ้นกับภาระในแนวรัศมีที่ใช้เท่านั้นและระยะห่างในแนวรัศมีที่มากขึ้น

เกิดขึ้นภายในช่วงความเร็วที่กำหนด ซึ่งจะแตกต่างกันไปตามขนาดตลับลูกปืน

อาจจะต่อเนื่องหรือเป็นระยะๆ

การสั่นสะเทือนแบบบังคับนี้มักจะกระตุ้นการสั่นสะเทือนตามธรรมชาติของการโค้งงอลำดับที่สองหรือสามของวงแหวนรอบนอก โดยปล่อยเสียงที่มีลักษณะเฉพาะออกมา

มาตรการรับมือ: ใช้พรีโหลด; ลดการกวาดล้างภายในรัศมี ใช้องค์ประกอบกลิ้งที่เบากว่า (เช่น เซรามิก)

3. เสียงแบริ่ง (เสียงหอน)

Squeal คือเสียงร้องแหลมที่เข้มข้นและแหลมสูงตลับลูกปืนเสียงแหลมที่เปล่งออกมามักจะไม่ประสบกับอุณหภูมิที่เพิ่มขึ้น และไม่ส่งผลเสียต่ออายุการใช้งานของตลับลูกปืนหรือจาระบี เสียงรบกวนนี้มักจะสามารถทนได้หากระดับเสียงไม่ใช่ปัจจัยสำคัญ

กลไก: เนื่องจากระยะห่างภายในในแนวรัศมี องค์ประกอบที่กลิ้งจึงสร้างทางเดินที่กว้างขึ้นที่ทางเข้าและแคบลงที่ทางออกของโซนโหลด ที่ความเร็วที่กำหนด องค์ประกอบที่กลิ้งจะสั่นสะเทือนระหว่างวงแหวนด้านในและด้านนอก เมื่อเข้าสู่โซนรับน้ำหนักที่จำกัด ความถี่การสั่นสะเทือนจะเพิ่มขึ้น ทำให้เกิดสัญญาณรบกวนความถี่สูงที่คมชัด

ลักษณะเฉพาะ:

มีโอกาสมากขึ้นด้วยระยะห่างภายในรัศมีที่มากขึ้น

พบได้ทั่วไปในตลับลูกปืนที่หล่อลื่นด้วยจาระบี หายากด้วยการหล่อลื่นด้วยน้ำมัน

ความถี่สูงและคมชัดมาก

ปรากฏภายในช่วงความเร็วที่กำหนดและลดลงภายนอก โดยทั่วไปจะไม่ปรากฏที่ความเร็วต่ำมาก

การเติมจาระบีอาจกำจัดเสียงแหลมได้ชั่วคราว แต่มักจะกลับมาอีกครั้งหลังจากการกระจายตัวของจาระบีคงที่และกำจัดส่วนเกินออกแล้ว

มาตรการรับมือ: ปรับปรุงพื้นที่รูปลิ่ม (เช่น ใช้พรีโหลดตามแนวแกนกับตลับลูกปืนเม็ดกลมร่องลึก) ใช้ระยะห่างที่ค่อนข้างเล็กสำหรับแบริ่งลูกกลิ้งทรงกระบอก (เช่น เปลี่ยนจากระยะห่างมาตรฐาน C3 เป็น C3L) ใช้จาระบีที่มีความสม่ำเสมอสูงกว่า

เสียงลูกปืนผิดปกติบ่งบอกถึงความเสียหาย

ส่วนประกอบของตลับลูกปืนมีพื้นผิวที่แข็งมาก การจัดการที่ไม่ถูกต้อง ข้อผิดพลาดในการติดตั้ง หรือผลกระทบจากการตกหล่นอาจทำให้เกิดรอย (ความเสียหาย) บนพื้นผิวการทำงานได้ แม้แต่ความไม่สมบูรณ์ของพื้นผิวเล็กน้อยก็อาจกลายเป็นสาเหตุของการสั่นสะเทือนและเสียงรบกวนได้

1. เสียงความเสียหาย (เสียงข้อบกพร่อง)

ลักษณะเฉพาะ: หากพื้นผิวร่องน้ำมีรอยขีดข่วน รอยบุบ สนิม หรือความเสียหายอื่นๆ ตลับลูกปืนจะปล่อยเสียงเป็นจังหวะหรือคลิกเป็นระยะๆ ระหว่างการหมุน ด้วยความเร็วคงที่ เสียงจะเกิดขึ้นในช่วงเวลาที่กำหนด (ช่วงเวลา) ความเร็วที่ช้าลงส่งผลให้ระยะเวลาระหว่างเสียงนานขึ้น

กลไก: จุดที่เสียหายบนสนามแข่งกระทบกับองค์ประกอบที่กลิ้งขณะที่ลูกปืนหมุน ทำให้เกิดเสียงกระแทก

มาตรการรับมือ: เปลี่ยนตลับลูกปืนระหว่างการบำรุงรักษา สิ่งสำคัญที่สุดคือ หลีกเลี่ยงการใช้แรงกระแทกระหว่างการติดตั้ง

2. เสียงปนเปื้อน (เสียงสิ่งสกปรก)

ลักษณะเฉพาะ: การทำความสะอาดไม่เพียงพอระหว่างการติดตั้งตลับลูกปืน มีสิ่งแปลกปลอมในน้ำมันหล่อลื่น หรือเศษซากที่เข้าไปในตลับลูกปืนระหว่างการทำงานอาจทำให้เกิดเสียง "แคร็ก" "ตะแกรง" หรือ "เสียงฟู่" เสียงที่ไม่สม่ำเสมอและแปรผันนี้เกิดขึ้นเมื่อสารปนเปื้อนผ่านบริเวณหน้าสัมผัสแบบกลิ้ง

กลไก: อนุภาคแข็งจะเยื้องร่องน้ำและองค์ประกอบกลิ้ง ทำให้เกิดการกระแทกเล็กน้อยอย่างต่อเนื่อง

มาตรการรับมือ: การปนเปื้อนไม่เพียงแต่ทำให้เกิดเสียงดังเท่านั้น แต่ยังทำให้เกิดการเยื้องบนรางน้ำ ซึ่งทำให้อายุการใช้งานของตลับลูกปืนสั้นลงอย่างมาก ถือเป็นสิ่งสำคัญในการจัดการและติดตั้งตลับลูกปืนในสภาพแวดล้อมที่สะอาด และใช้วิธีการปิดผนึกที่มีประสิทธิภาพเพื่อป้องกันการซึมเข้าไป

บทสรุป

การทำความเข้าใจซิมโฟนีของเสียงที่ตลับลูกปืนสร้างขึ้นถือเป็นสิ่งสำคัญสำหรับการบำรุงรักษาเชิงคาดการณ์ การแยกเสียงรบกวนจากการทำงานที่ไม่เป็นอันตราย เช่น เสียงในสนามแข่ง หรือการกลิ้งที่ความเร็วต่ำเป็นครั้งคราวจากสัญญาณความเสียหาย (เสียงคลิกเป็นระยะ) หรือการปนเปื้อน (เสียงกระทืบผิดปกติ) ช่วยให้สามารถดำเนินการได้ทันท่วงทีและเหมาะสม หากมีข้อสงสัย ให้ปรึกษาผู้เชี่ยวชาญด้านตลับลูกปืนหรือใช้เครื่องมือวิเคราะห์การสั่นสะเทือนเพื่อการวินิจฉัยขั้นสุดท้าย โปรดจำไว้ว่า การระบุเสียงที่ผิดปกติในเชิงรุกจะช่วยปกป้องเครื่องจักรของคุณ ป้องกันการหยุดทำงานโดยไม่ได้วางแผน และเพิ่มประสิทธิภาพการดำเนินงาน
