ตลับลูกปืนเม็ดกลมปรับแนวได้เองซีรีส์ 1300
ตลับลูกปืน BMT จัดหาตลับลูกปืนเม็ดกลมปรับแนวได้เองซีรีส์ 1300 ออกแบบมาสำหรับการใช้งานที่ไม่สามารถกำจัดการจัดแนวเพลา การเบี่ยงเบนในการติดตั้ง หรือการโก่งตัวของตัวเรือนได้ทั้งหมด ตลับลูกปืนเหล่านี้ใช้กันอย่างแพร่หลายในมอเตอร์ไฟฟ้า ปั๊ม อุปกรณ์การเกษตร และเครื่องจักรอุตสาหกรรมเบาที่ต้องการการหมุนอย่างมั่นคงและลดความถี่ในการบำรุงรักษา
เราสนับสนุนการปรับแต่ง OEM การจัดหาสินค้าอุตสาหกรรมจำนวนมาก และโซลูชั่นบรรจุภัณฑ์ส่งออกสำหรับผู้จัดจำหน่ายและผู้ผลิตอุปกรณ์
เราสนับสนุนการปรับแต่ง OEM การจัดหาสินค้าอุตสาหกรรมจำนวนมาก และโซลูชั่นบรรจุภัณฑ์ส่งออกสำหรับผู้จัดจำหน่ายและผู้ผลิตอุปกรณ์

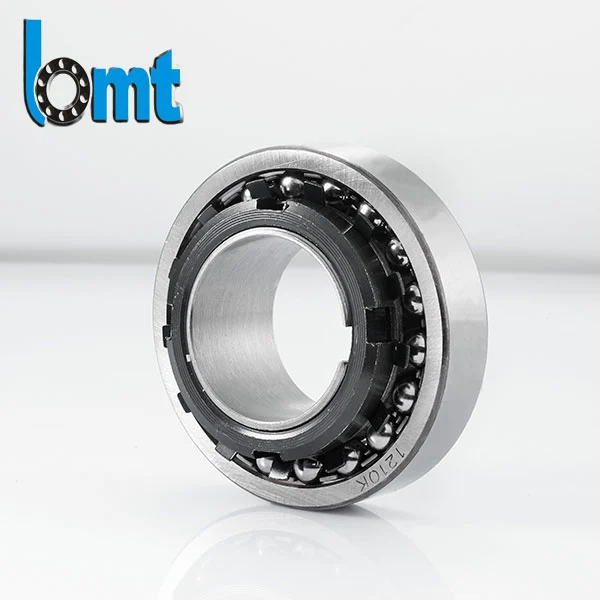

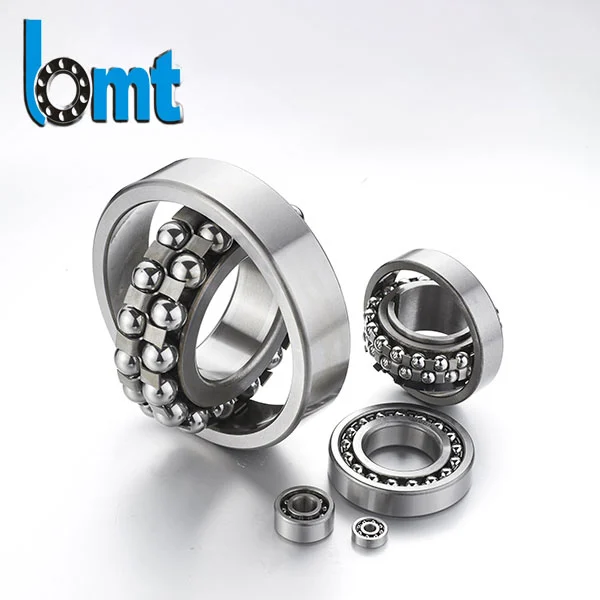

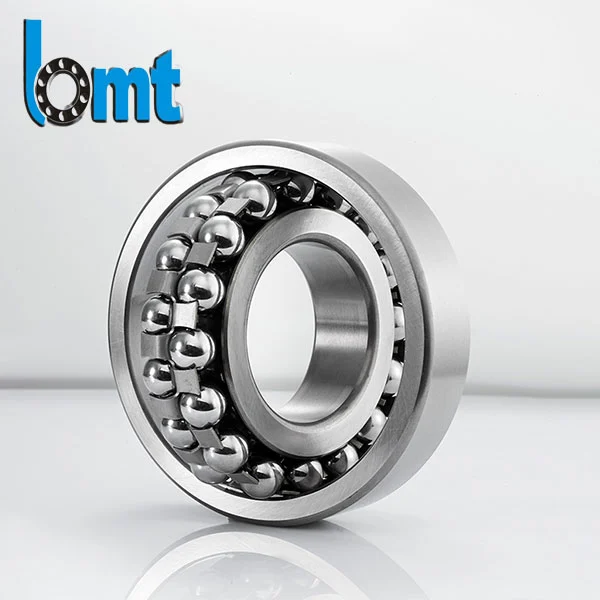

ตลับลูกปืนเม็ดกลมปรับแนวได้เองซีรีส์ 1300 มีร่องน้ำด้านนอกเป็นทรงกลมและโครงสร้างลูกปืนสองแถว ช่วยให้วงแหวนด้านในสามารถปรับการวางแนวเชิงมุมระหว่างการทำงานได้
การออกแบบนี้ช่วยลดการโหลดขอบและความเค้นที่ผิดปกติที่เกิดจากข้อผิดพลาดในการติดตั้งหรือการโก่งตัวของเพลา ในการใช้งานจริง เช่น ระบบมอเตอร์หรือชุดประกอบปั๊ม สิ่งนี้จะช่วยรักษาการหมุนที่ราบรื่นยิ่งขึ้นและสภาพการทำงานที่เสถียรยิ่งขึ้น
ตลับลูกปืนแต่ละตัวผลิตขึ้นโดยใช้เหล็กกล้าตลับลูกปืนโครเมียมคาร์บอนสูง (โดยทั่วไปคือ GCr15 หรือวัสดุที่เทียบเท่ากัน ขึ้นอยู่กับข้อกำหนด) และผ่านกระบวนการอบชุบด้วยความร้อน การบดละเอียด และสายการประกอบอัตโนมัติ
พารามิเตอร์ทางเทคนิค
| รุ่นแบริ่ง | ขนาด (มม.) | คะแนนโหลดพื้นฐาน (kN) | จำกัดความเร็ว (รอบต่อนาที) | น้ำหนัก | ||||
| d | D | B | Cr | คร | จาระบี | น้ำมัน | (กก.) | |
| 1300 | 10 | 35 | 11 | 7.2 | 3.1 | 16,000 | 22, 000 | 0.06 |
| 1301 | 12 | 37 | 12 | 8.1 | 3.6 | 15, 000 | 20, 000 | 0.07 |
| 1302 | 15 | 42 | 13 | 9.56 | 4.5 | 14,000 | 19, 000 | 0.095 |
| 1303 | 17 | 47 | 14 | 11.2 | 5.8 | 13,000 | 18, 000 | 0.125 |
| 1304 | 20 | 52 | 15 | 12.8 | 6.65 | 12,000 | 16,000 | 0.165 |
| 1305 | 25 | 62 | 17 | 17.5 | 9.8 | 10,000 | 14,000 | 0.26 |
| 1306 | 30 | 72 | 19 | 22 | 13.5 | 9,000 | 12,000 | 0.38 |
| 1307 | 35 | 80 | 21 | 26.5 | 17.5 | 8,500 | 11,000 | 0.52 |
| 1308 | 40 | 90 | 23 | 32 | 21.8 | 8,000 | 10,000 | 0.72 |
| 1309 | 45 | 100 | 25 | 38.5 | 27.5 | 7, 200 | 9,500 | 0.95 |
| 1310 | 50 | 110 | 27 | 45 | 33.2 | 6,700 | 9,000 | 1.25 |
| 1311 | 55 | 120 | 29 | 52.5 | 40.5 | 6,300 | 8,500 | 1.6 |
| 1312 | 60 | 130 | 31 | 58 | 46.5 | 6,000 | 8,000 | 1.95 |
| 1313 | 65 | 140 | 33 | 65.5 | 54 | 5,600 | 7, 500 | 2.35 |
| 1314 | 70 | 150 | 35 | 72 | 61 | 5,300 | 7, 000 | 2.85 |
| 1315 | 75 | 160 | 37 | 80.5 | 70.5 | 5,000 | 6,700 | 3.4 |
| 1316 | 80 | 170 | 39 | 88 | 78 | 4,800 | 6,300 | 4 |
| 1317 | 85 | 180 | 41 | 96.5 | 88 | 4,500 | 6,000 | 4.65 |
| 1318 | 90 | 190 | 43 | 105 | 98.5 | 4,200 | 5,600 | 5.35 |
| 1319 | 95 | 200 | 45 | 115 | 110 | 4,000 | 5,300 | 6.15 |
| 1320 | 100 | 215 | 47 | 128 | 125 | 3,800 | 5,000 | 7.2 |
| 1321 | 105 | 225 | 49 | 138 | 138 | 3,600 | 4,800 | 8.3 |
| 1322 | 110 | 240 | 50 | 152 | 155 | 3,400 | 4,500 | 9.8 |
| 1324 | 120 | 260 | 55 | 175 | 185 | 3,200 | 4,200 | 12.5 |
| 1326 | 130 | 280 | 58 | 198 | 215 | 3,000 | 4,000 | 15.2 |
| 1328 | 140 | 300 | 62 | 225 | 250 | 2,800 | 3,600 | 18.5 |
| 1330 | 150 | 320 | 65 | 248 | 285 | 2,600 | 3,400 | 22 |
สำหรับข้อกำหนดการใช้งานเฉพาะหรือโซลูชันที่กำหนดเอง โปรดติดต่อทีมสนับสนุนด้านเทคนิคของเรา
คุณสมบัติทางวิศวกรรม
1. โครงสร้างการจัดตำแหน่งตนเองเพื่อความทนทานต่อการติดตั้ง
การออกแบบร่องน้ำทรงกลมช่วยให้สามารถปรับเชิงมุมระหว่างเพลาและตัวเรือนได้อย่างจำกัด ซึ่งจะช่วยลดผลกระทบของข้อผิดพลาดในการจัดตำแหน่งซึ่งมักพบในการติดตั้งภาคสนาม
2. ประสิทธิภาพการทำงานที่มั่นคงภายใต้การสั่นสะเทือน
โครงสร้างสองแถวกระจายน้ำหนักได้เท่าๆ กันมากขึ้น ปรับปรุงเสถียรภาพในอุปกรณ์ที่สัมผัสกับการสั่นสะเทือน เช่น ปั๊ม สายพานลำเลียง และเครื่องจักรกลการเกษตร
3. แรงเสียดทานต่ำและอุณหภูมิที่เพิ่มขึ้น
สนามแข่งที่มีความแม่นยำและระยะห่างภายในที่มีการควบคุมช่วยลดการสูญเสียแรงเสียดทาน รองรับพฤติกรรมอุณหภูมิที่เสถียรมากขึ้นในระหว่างการทำงานอย่างต่อเนื่อง
4. เหมาะสำหรับการใช้งานต่อเนื่อง
การออกแบบตลับลูกปืนรองรับสภาวะการทำงานที่ยาวนานในมอเตอร์และตัวขับเคลื่อนทางอุตสาหกรรม ซึ่งการหยุดทำงานมีค่าใช้จ่ายสูงและระยะเวลาการบำรุงรักษายาวนานขึ้น
5. การควบคุมกระบวนการผลิตที่สม่ำเสมอ

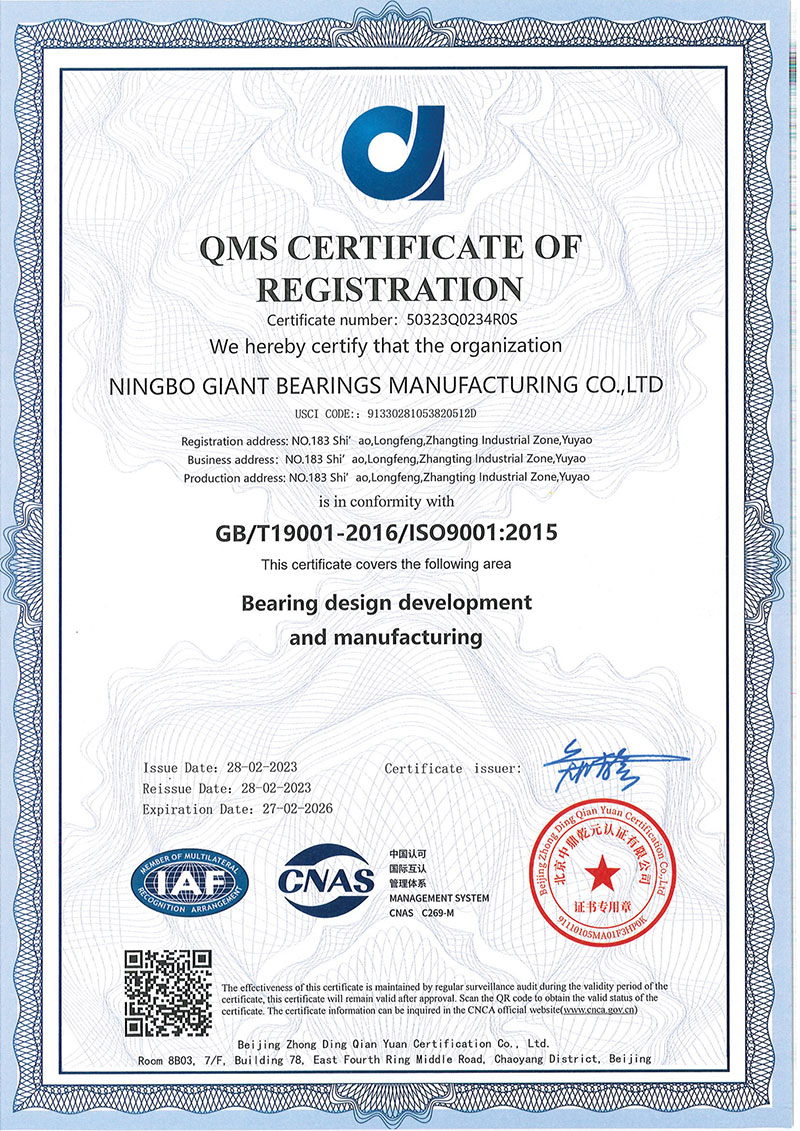

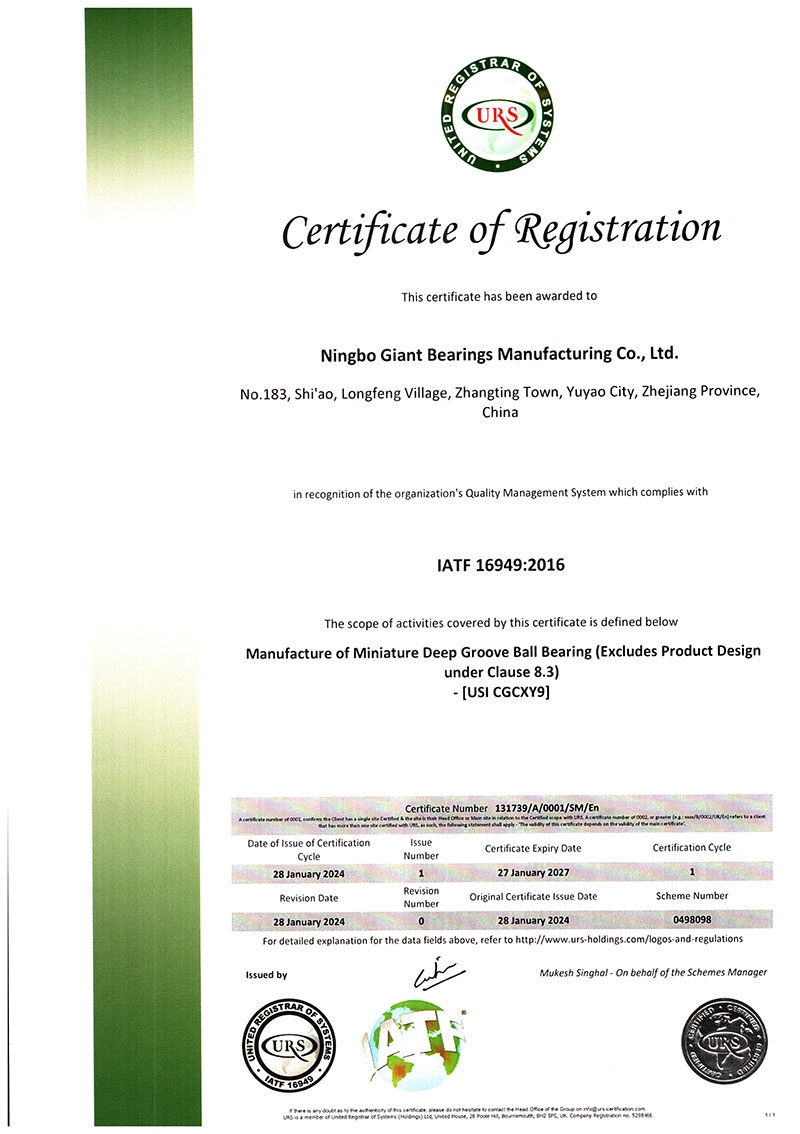

การผลิตเป็นไปตามระบบการจัดการคุณภาพ ISO 9001 และ IATF 16949 ครอบคลุมการตรวจสอบวัสดุ การควบคุมขนาด และการตรวจสอบการประกอบขั้นสุดท้าย

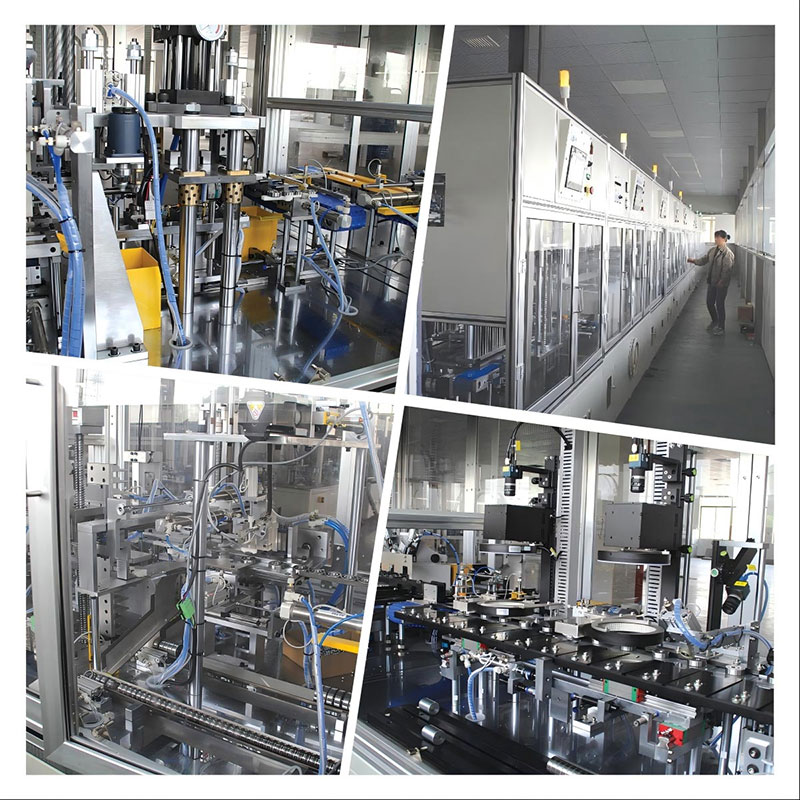

ความสามารถในการผลิตทางเทคนิค
ตลับลูกปืน BMT ผลิตตลับลูกปืนเม็ดกลมปรับแนวได้เองซีรีส์ 1300 ผ่านกระบวนการมาตรฐานซึ่งประกอบด้วย:
- การทดสอบสเปกตรัมวัตถุดิบก่อนการผลิต
- การอบชุบด้วยความร้อนโดยมีเป้าหมายความแข็งที่ควบคุมได้
- การเจียร CNC ของร่องน้ำด้านในและด้านนอก
- ประกอบอัตโนมัติพร้อมการควบคุมพรีโหลด/ระยะห่าง
- ตรวจสอบขนาดที่สำคัญก่อนบรรจุ 100%
โดยทั่วไปรายการตรวจสอบจะประกอบด้วย:
- การตรวจสอบความคลาดเคลื่อนของเส้นผ่านศูนย์กลางรูและเส้นผ่านศูนย์กลางภายนอก
- การวัดระยะห่างภายในเรเดียล
- การคัดกรองเสียงรบกวนและการสั่นสะเทือน (การทดสอบชุดแบบสุ่มหรือการตรวจสอบทั้งหมดขึ้นอยู่กับระดับการสั่งซื้อ)
- การตรวจสอบพื้นผิวและความแข็ง
การใช้งานทั่วไป
ตลับลูกปืนเม็ดกลมปรับแนวได้เองซีรีส์ 1300 มักใช้ใน:
- มอเตอร์ไฟฟ้า (ประเภทอุตสาหกรรมและครัวเรือน)
- ปั๊มน้ำและระบบชลประทาน
- เครื่องจักรกลการเกษตร (เช่น รถเก็บเกี่ยว อุปกรณ์แปรรูป)
- ระบบระบายอากาศและความเย็น
- อุปกรณ์ลำเลียงและลำเลียงแบบเบา
- กลไกเสริมยานยนต์
การใช้งานเหล่านี้มักเกี่ยวข้องกับการวางแนวที่ไม่ตรงหรือการโก่งตัวของโครงสร้างระหว่างการทำงาน ทำให้ความสามารถในการปรับแนวได้เองจำเป็นต่อประสิทธิภาพที่มั่นคง
สิ่งที่ลูกค้ามักใส่ใจ
การวางตำแหน่งที่ไม่ตรงระหว่างการติดตั้ง
→ วงแหวนรอบนอกทรงกลมชดเชยความเบี่ยงเบนเชิงมุม ช่วยลดความเค้นของเพลา
เสียงรบกวนในการใช้งานมอเตอร์
→ การเจียรที่แม่นยำและระยะห่างที่ควบคุมได้ช่วยลดแหล่งกำเนิดการสั่นสะเทือนที่ผิดปกติ
อายุการใช้งานสั้นภายใต้ภาระต่อเนื่อง
→ เหล็กอบร้อนและรูปทรงภายในที่ได้รับการปรับปรุงช่วยเพิ่มความต้านทานต่อความล้า
คุณภาพไม่เสถียรระหว่างแบทช์
→ สายการผลิตที่ได้มาตรฐานและขั้นตอนการตรวจสอบทำให้มั่นใจได้ว่ามีการควบคุมขนาดที่ทำซ้ำได้
ระบบควบคุมคุณภาพ
แต่ละชุดการผลิตได้รับการจัดการภายใต้ระบบคุณภาพที่สามารถตรวจสอบย้อนกลับได้ ซึ่งรวมถึง:
- บันทึกการตรวจสอบวัสดุที่เข้ามา
- การตรวจสอบมิติในกระบวนการ
- รายงานการตรวจสอบขั้นสุดท้ายก่อนจัดส่ง
- การติดฉลากการตรวจสอบย้อนกลับเป็นชุดสำหรับคำสั่งซื้อส่งออก
ช่วยให้ลูกค้าอุตสาหกรรมสามารถตรวจสอบความสอดคล้องของคำสั่งซื้อซ้ำได้
ตัวเลือกการจัดหาและการปรับแต่ง
เราสนับสนุน:
- ตราสินค้าและบรรจุภัณฑ์ OEM
- การผ่านพิธีการศุลกากร (C2, C3 หรือข้อกำหนดที่ลูกค้ากำหนด)
- การปรับวัสดุและความแข็งสำหรับสภาพแวดล้อมเฉพาะ
- บรรจุภัณฑ์ส่งออกจำนวนมากสำหรับผู้จัดจำหน่าย
ทำไมต้องบีเอ็มที แบริ่ง
ตลับลูกปืน BMT มุ่งเน้นไปที่การจัดหาทางอุตสาหกรรมในระยะยาวมากกว่าการขายครั้งเดียว ระบบการผลิตของเราได้รับการออกแบบมาเพื่อการควบคุมขนาดที่สม่ำเสมอ ตารางการส่งมอบที่มั่นคง และคุณภาพการผลิตที่ทำซ้ำได้สำหรับความร่วมมือระดับ OEM และผู้จัดจำหน่าย
