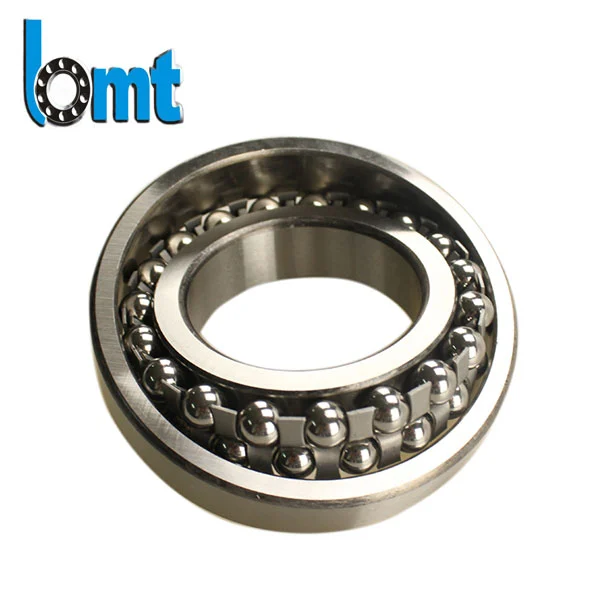

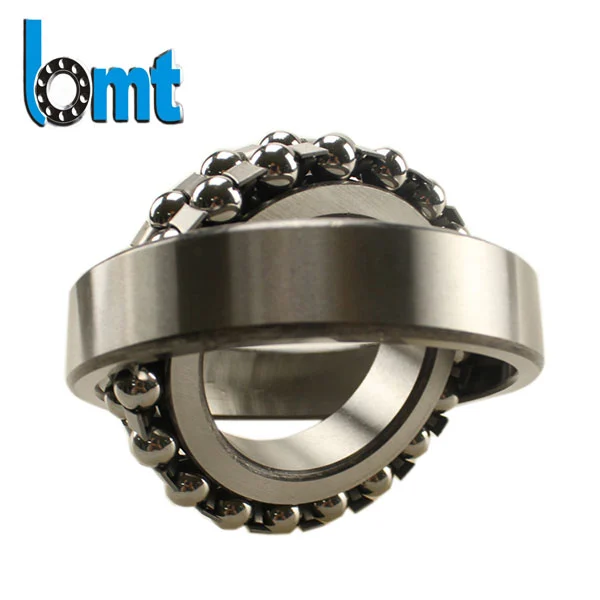

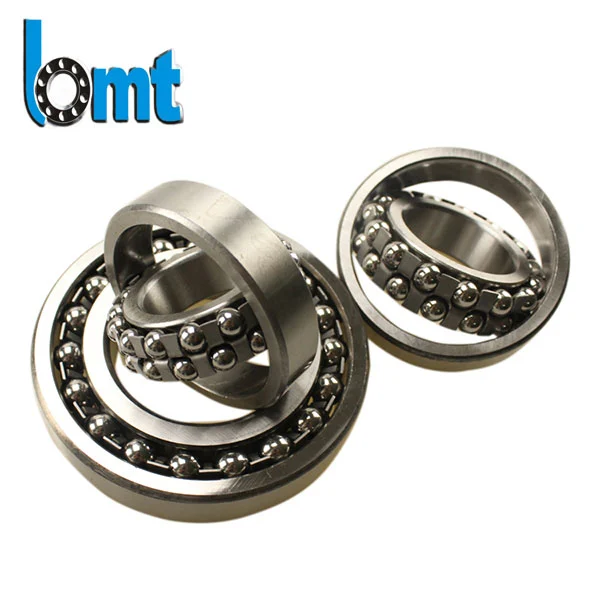

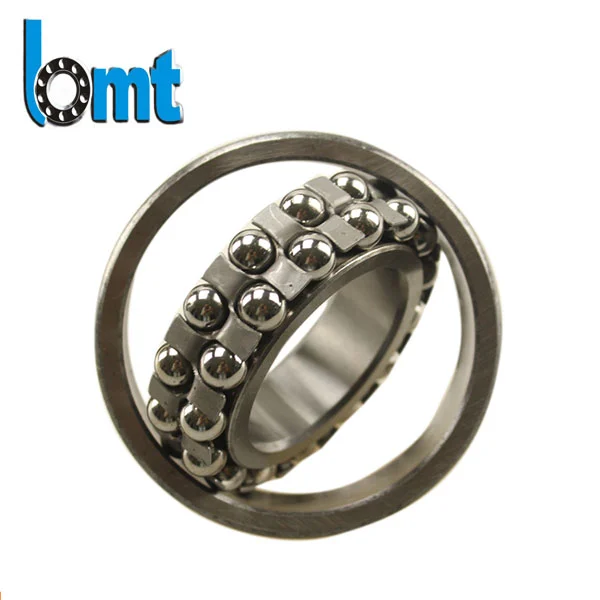

ตลับลูกปืนเม็ดกลมปรับแนวได้เองซีรีส์ 2300
ตลับลูกปืนเม็ดกลมปรับแนวได้เองซีรีส์ BMT 2300 สร้างขึ้นเพื่อมอบความน่าเชื่อถือที่ยอดเยี่ยมในเครื่องจักรที่มีการโก่งตัวของเพลาและการวางแนวที่ไม่ตรงของตัวเรือน ตลับลูกปืนเหล่านี้จะปรับค่าเบี่ยงเบนเชิงมุมสูงสุด 3° โดยอัตโนมัติเพื่อให้ได้การออกแบบลูกบอลสองแถวพร้อมวงแหวนรอบนอกที่โค้งเป็นทรงกลม ตลับลูกปืน BMT ช่วยให้มั่นใจได้ถึงการหมุนด้วยแรงเสียดทานต่ำและอายุการใช้งานที่ยาวนานขึ้น
ลักษณะผลิตภัณฑ์
โครงสร้างลูกปืนสองแถว: ลูกเหล็กสองแถวในตลับลูกปืนเม็ดกลมปรับแนวได้เองซีรีส์ 2300 กระจายแรงในแนวรัศมีเท่าๆ กัน ทำให้มีความสามารถในการรับน้ำหนักมากกว่าโครงสร้างแถวเดียว
ร่องน้ำวงแหวนรอบนอกทรงกลม: ความสามารถในการปรับแนวได้เองสูงถึง 3° โดยไม่สูญเสียประสิทธิภาพ
เหล็กกล้าคาร์บอนโครเมียมสูง Gcr15: วงแหวนและลูกบอลที่ผ่านการอบด้วยความร้อนอย่างแม่นยำ ต้านทานความเมื่อยล้าและการสึกหรอ
ตัวเลือกกรง: เลือกใช้เหล็กอัดขึ้นรูปสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูงหรือไนลอน PA66 เสริมใยแก้วเพื่อการทำงานที่เงียบกว่าและลดการสั่นสะเทือน
รูปแบบการเจาะ: แบบตรง (ทรงกระบอก) เพื่อความสะดวกในการติดตั้ง หรือแบบเรียว (ส่วนต่อท้าย "K") สำหรับการติดตั้งแบบ Shrink Fit และการวางตำแหน่งตามแนวแกน
การออกแบบแบบเปิด หล่อลื่นล่วงหน้าด้วยน้ำมันเบา พร้อมประกอบได้ทันที
พารามิเตอร์ทางเทคนิค
| รุ่นแบริ่ง | ขนาด (มม.) | คะแนนโหลดพื้นฐาน (kN) | จำกัดความเร็ว (รอบต่อนาที) | น้ำหนัก | ||||
| d | D | B | Cr | คร | จาระบี | น้ำมัน | (กก.) | |
| 2300 | 10 | 35 | 17 | 14.3 | 8.9 | 14,000 | 19, 000 | 0.095 |
| 2301 | 12 | 37 | 17 | 13 | 7.8 | 13,000 | 18, 000 | 0.11 |
| 2302 | 15 | 42 | 17 | 13.87 | 8.69 | 12,000 | 16,000 | 0.145 |
| 2303 | 17 | 47 | 19 | 18.62 | 12.54 | 11,000 | 15, 000 | 0.195 |
| 2304 | 20 | 52 | 21 | 22.04 | 15.2 | 10,000 | 14,000 | 0.26 |
| 2305 | 25 | 62 | 24 | 29.93 | 21.28 | 9,500 | 13,000 | 0.42 |
| 2306 | 30 | 72 | 27 | 38 | 28.98 | 8,500 | 12,000 | 0.63 |
| 2307 | 35 | 80 | 31 | 48.45 | 36.1 | 8,000 | 11,000 | 0.88 |
| 2308 | 40 | 90 | 33 | 59.85 | 45.6 | 7, 200 | 10,000 | 1.2 |
| 2309 | 45 | 100 | 36 | 68.4 | 57 | 6,700 | 9,500 | 1.6 |
| 2310 | 50 | 110 | 40 | 85.5 | 71.25 | 6,300 | 9,000 | 2.1 |
| 2311 | 55 | 120 | 43 | 98.8 | 85.5 | 6,000 | 8,500 | 2.7 |
| 2312 | 60 | 130 | 46 | 114 | 100.7 | 5,600 | 8,000 | 3.4 |
| 2313 | 65 | 140 | 48 | 123 | 108 | 5,300 | 7, 500 | 4.2 |
| 2314 | 70 | 150 | 51 | 135 | 108 | 5,000 | 7, 000 | 5.1 |
| 2315 | 75 | 160 | 55 | 142 | 126 | 4,800 | 6,700 | 6.2 |
| 2316 | 80 | 170 | 58 | 158 | 132 | 4,500 | 6,300 | 7.5 |
| 2317 | 85 | 180 | 60 | 168 | 145 | 4,200 | 6,000 | 9 |
| 2318 | 90 | 190 | 64 | 185 | 165 | 4,000 | 5,600 | 10.8 |
| 2319 | 95 | 200 | 67 | 198 | 180 | 3,800 | 5,300 | 12.5 |
| 2320 | 100 | 215 | 73 | 225 | 205 | 3,600 | 5,000 | 15.2 |
| 2322 | 110 | 240 | 80 | 265 | 245 | 3,400 | 4,800 | 19.5 |
| 2324 | 120 | 260 | 86 | 295 | 275 | 3,200 | 4,500 | 24 |
| 2326 | 130 | 280 | 93 | 335 | 315 | 3,000 | 4,200 | 29.5 |
| 2328 | 140 | 300 | 102 | 380 | 365 | 2,800 | 4,000 | 36 |
| 2330 | 150 | 320 | 108 | 425 | 415 | 2,600 | 3,800 | 43.5 |
สำหรับข้อกำหนดการใช้งานเฉพาะหรือโซลูชันที่กำหนดเอง โปรดติดต่อทีมสนับสนุนด้านเทคนิคของเรา
จุดขายที่สำคัญ
1.การจัดตำแหน่งตนเอง
ตลับลูกปืนเม็ดกลมปรับแนวได้เองซีรีส์ 2300 ของเราสามารถชดเชยการเยื้องศูนย์เชิงมุมได้โดยอัตโนมัติ และลดความเค้นที่ขอบ และป้องกันความเสียหายก่อนเวลาอันควร
2. ความจุรัศมีที่เพิ่มขึ้น
การจัดเรียงแถวคู่ให้ความสามารถในการรับน้ำหนักในแนวรัศมีเพิ่มขึ้นถึง 60 % เมื่อเทียบกับตลับลูกปืนแถวเดี่ยวที่เทียบเคียงได้
3.ลดการบำรุงรักษา
การออกแบบแบบเปิดและหล่อลื่นล่วงหน้าช่วยให้ตรวจสอบได้อย่างรวดเร็ว รูปแบบการปิดผนึกแบบกำหนดเองจะขยายระยะเวลาการหล่อลื่นซ้ำ
5. ความง่ายในการบูรณาการ
ขนาดมาตรฐานของตลับลูกปืนของเราสอดคล้องกับความคลาดเคลื่อนของ ISO และ ABEC-3 และรับประกันความสามารถในการสับเปลี่ยนและการจัดหาที่ง่ายดาย
การใช้งานตลับลูกปืน
กระปุกเกียร์อุตสาหกรรม:ตลับลูกปืนเม็ดกลมปรับแนวได้เองซีรีส์ 2300 สามารถใช้แรงในแนวรัศมีหนักและการวางแนวที่ไม่ตรงในไดรฟ์แบบหลายขั้นตอน
ระบบสายพานลำเลียง: สามารถรักษาการทำงานที่ราบรื่นภายใต้ภาระและการโก่งตัวของเพลาที่หลากหลาย
เครื่องจักรกลการเกษตร: ตลับลูกปืนของเราสามารถทนต่อแรงกระแทกหนักและปัญหาการวางแนวในรถไถเดินตามและเครื่องอัดฟาง
อุปกรณ์การทำเหมือง: สามารถทนต่อสภาพแวดล้อมที่ยากลำบากและการรับน้ำหนักมากในเครื่องบดย่อยและหน้าจอสั่น
มอเตอร์ไฟฟ้าและปั๊ม: ตลับลูกปืนของเราให้การหมุนที่มั่นคงและเงียบแม้ในการติดตั้งที่ไม่สอดคล้องกัน
การประกันคุณภาพ
การตรวจสอบวัตถุดิบ: QC ของเราจะตรวจสอบองค์ประกอบทางเคมีและการทดสอบความแข็งของเหล็ก GCr15 อย่างครบถ้วน
การรักษาความร้อน: ตลับลูกปืนเม็ดกลมปรับแนวได้เองซีรีส์ 2300 ผ่านการอบคืนตัวและดับอย่างสม่ำเสมอเพื่ออายุการใช้งานที่ล้าที่ดี
การตรวจสอบการประกอบและกรง: การตรวจสอบมิติของระยะห่างของกรงและลูกบอลที่สัมผัสกับสนามแข่ง
การทดสอบประสิทธิภาพ: QC ของเราจะทดสอบการวิเคราะห์เสียงและการสั่นสะเทือน
การตรวจสอบขั้นสุดท้าย: QC จะจัดให้มีการตรวจสอบลักษณะที่ปรากฏและความทนทานต่อมิติ 100% ก่อนบรรจุ
ความกังวลของลูกค้า
1. การวางแนวไม่ตรง: "ตลับลูกปืนจะทนทานต่อเพลาหรือตัวเรือนที่ไม่ตรงหรือไม่"
ใช่ จัดแนวเองได้สูงสุด 3° โดยไม่ลดความสามารถในการรับน้ำหนัก
2.ความจุในการโหลด: "สามารถรองรับโหลดในแนวรัศมีของการใช้งานหนักของฉันได้หรือไม่"
ใช่ แถวคู่และเหล็กชุบแข็งสามารถรองรับความจุในแนวรัศมีที่หนักได้
3.การสั่นสะเทือนและเสียงรบกวน: "การทำงานราบรื่นที่ความเร็วสูงหรือไม่"
กรงไนลอนที่มีใยแก้ว 33% และระยะห่างที่แม่นยำช่วยลดการสั่นสะเทือนและเสียงรบกวน
4.การกัดกร่อนและการปนเปื้อน: "แล้วฝุ่นหรือความชื้นล่ะ?"
2300 2RS เป็นตัวเลือกที่ดีที่สุดและร่องหล่อลื่นช่วยต้านทานฝุ่น ลูกค้าสามารถปรึกษาบริษัท BMT สำหรับซีลแบบสั่งทำพิเศษได้
5.การบำรุงรักษา: "ควรทาจาระบีใหม่บ่อยแค่ไหน"
ตลับลูกปืนแบบเปิดมาตรฐาน: ทุก 3–6 เดือน (ขึ้นอยู่กับ RPM และสภาพแวดล้อม) รุ่นที่ปิดผนึกนานถึง 12 เดือน
คำแนะนำการใช้งานเพื่อประสิทธิภาพ
1. การเลือก: เราสามารถเลือกขนาดรูเจาะและระยะห่างต่างๆ ตามเส้นผ่านศูนย์กลางเพลาและอุณหภูมิในการทำงาน ตลับลูกปืนใช้ C3 สำหรับการใช้งานความเร็วสูง
2.การติดตั้ง:ลูกค้าควรรักษาเพลาและตัวเรือนให้สะอาดก่อนการติดตั้ง สำหรับขนาดรูเรียว ลูกค้าควรให้ความร้อนแบริ่งที่ 80 °C และพอดีโดยใช้เครื่องมือที่นั่งที่เหมาะสม
3. การหล่อลื่น: เราออกแบบมาเพื่อใช้จาระบีลิเธียมคอมเพล็กซ์หรือจาระบีโพลียูเรียคุณภาพดี
4.การตรวจสอบการจัดตำแหน่ง: ลูกค้าควรตรวจสอบการวางแนวเชิงมุมที่น้อยกว่า 3° ระหว่างการติดตั้งและการบริการ
5. การคุ้มครองสิ่งแวดล้อม: สำหรับสภาวะที่มีฝุ่นหรือเปียกเราสามารถออกแบบให้เพิ่มซีลยางภายนอกได้
