ใส่ตลับลูกปืน

ตลับลูกปืนเม็ดมีดหรือที่เรียกว่าตลับลูกปืนวงแหวนด้านในแบบกว้าง ได้รับการออกแบบมาเป็นพิเศษเพื่อใช้ในการใช้งานตลับลูกปืน ตลับลูกปืนเหล่านี้ได้รับการหล่อลื่นและปิดผนึกไว้แล้ว ทำให้ติดตั้งและบำรุงรักษาได้ง่าย มักใช้ในการใช้งานที่การจัดแนวหรือการหล่อลื่นซ้ำเป็นเรื่องยาก บริษัท BMT นำเสนอตลับลูกปืนครบวงจรที่มีประสิทธิภาพสูง การตัดเฉือนที่แม่นยำ และการออกแบบที่แข็งแกร่ง เพื่อตอบสนองความต้องการของอุตสาหกรรมที่หลากหลาย
ส่งคำถาม
รายละเอียดสินค้า

ลักษณะผลิตภัณฑ์

ตลับลูกปืนเม็ดมีดมีพื้นผิวด้านนอกเป็นทรงกลม ซึ่งช่วยให้จัดตำแหน่งได้เองภายในตัวเรือน เพื่อชดเชยการวางแนวที่ไม่ตรง โดยทั่วไปจะมีสกรูตัวหนอน ปลอกล็อคเยื้องศูนย์ หรืออะแดปเตอร์แบบเรียวสำหรับการล็อคเพลา ตลับลูกปืนของบริษัท BMT มาพร้อมกับซีลคุณภาพสูงเพื่อป้องกันการปนเปื้อนและรักษาการหล่อลื่น ทำให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานแม้ในสภาพแวดล้อมที่ต้องการ


Insert BearingsInsert Bearings


พารามิเตอร์ทางเทคนิค

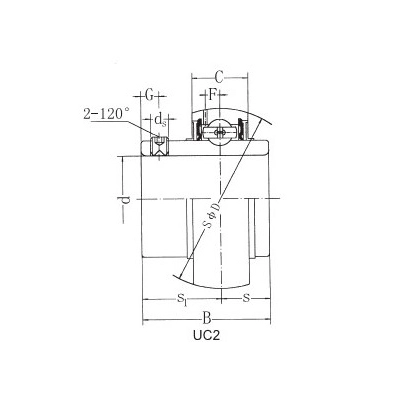

ใส่ตลับลูกปืน: UC series
แบริ่งหมายเลข เส้นผ่านศูนย์กลางเพลา d ขนาด(มิลลิเมตร) พิกัดโหลดแบบไดนามิก N พิกัดโหลดแบบคงที่ N
มม D B C S S1 G F ดีเอส
ยูซี201 12 47 31 17 12.7 18.3 4.8 3.7 M6x0.75 12800 6650
ยูซี201-8 47 31 17 12.7 18.3 4.8 3.7 1/4-28UNF 12800 6650
ยูซี202 15 47 31 17 12.7 18.3 4.8 3.7 M6x0.75 12800 6650
ยูซี202-9 47 31 17 12.7 18.3 4.8 3.7 1/4-28UNF 12800 6650
ยูซี202-10 47 31 17 12.7 18.3 4.8 3.7 1/4-28UNF 12800 6650
ยูซี203 17 47 31 17 12.7 18.3 4.8 3.7 M6x0.75 12800 6650
ยูซี203-11 47 31 17 12.7 18.3 4.8 3.7 1/4-28UNF 12800 6650
ยูซี204 20 47 31 17 12.7 18.3 4.8 3.7 M6x 0.75 12800 6650
UC204-12 47 31 17 12.7 18.3 4.8 3.7 1/4-28UNF 12800 6650
ยูซี205 25 52 34.1 17 14.3 19.8 5 3.9 M6x0.75 14000 7850
ยูซี205-13 52 34.1 17 14.3 19.8 5 3.9 1/4-28UNF 14000 7850
ยูซี205-14 52 34.1 17 14.3 19.8 5 3.9 1/4-28UNF 14000 7850
ยูซี205-15 52 34.1 17 14.3 19.8 5 3.9 1/4-28UNF 14000 7850
ยูซี205-16 52 34.1 17 14.3 19.8 5 3.9 1/4-28UNF 14000 7850
ยูซี206 30 62 38.1 19 15.9 22.2 5 5 M6x0.75 19500 11300
ยูซี206-17 62 38.1 19 15.9 22.2 5 5 1/4-28UNF 19500 11300
ยูซี206-18 62 38.1 19 15.9 22.2 5 5 1/4-28UNF 19500 11300
ยูซี206-19 62 38.1 19 15.9 22.2 5 5 1/4-28UNF 19500 11300
ยูซี206-20 62 38.1 19 15.9 22.2 5 5 1/4-28UNF 19500 11300
ยูซี207 35 72 42.9 20 17.5 25.4 7 5.7 M8x1 25700 15300
ยูซี207-20 72 42.9 20 17.5 25.4 7 5.7 5/16-24UNF 25700 15300
ยูซี207-21 72 42.9 20 17.5 25.4 7 5.7 5/16-24UNF 25700 15300
ยูซี207-22 72 42.9 20 17.5 25.4 7 5.7 5/16-24UNF 25700 15300
ยูซี207-23 72 42.9 20 17.5 25.4 7 5.7 5/16-24UNF 25700 15300
ยูซี208 40 80 49.2 21 19 30.2 8 6.2 M8x1 29500 18100
ยูซี208-24 80 49.2 21 19 30.2 8 6.2 5/16-24UNF 29500 18100
ยูซี208-25 80 49.2 21 19 30.2 8 6.2 5/16-24UNF 29500 18100
ยูซี209 45 85 49.2 22 19 30.2 8 6.4 M8x1 31600 20600
ยูซี209-26 85 49.2 22 19 30.2 8 6.4 5/16-24UNF 31600 20600
ยูซี209-27 85 49.2 22 19 30.2 8 6.4 5/16-24UNF 31600 20600
ยูซี209-28 85 49.2 22 19 30.2 8 6.4 5/16-24UNF 31600 20600
ยูซี210 50 90 51.6 24 19 32.6 10 6.5 M10x1 35000 23200
UC210-29 90 51.6 24 19 32.6 10 6.5 3/8-24UNF 35000 23200
UC210-30 90 51.6 24 19 32.6 10 6.5 3/8-24UNF 35000 23200
UC210-31 90 51.6 24 19 32.6 10 6.5 3/8-24UNF 35000 23200
UC210-32 90 51.6 24 19 32.6 10 6.5 3/8-24UNF 35000 23200
ยูซี211 55 100 55.6 25 22.2 33.4 10 7 M10x1 43500 29200
UC211-32 100 55.6 25 22.2 33.4 10 7 3/8-24UNF 43500 29200
ยูซี211-33 100 55.6 25 22.2 33.4 10 7 3/8-24UNF 43500 29200
ยูซี211-34 100 55.6 25 22.2 33.4 10 7 3/8-24UNF 43500 29200
UC211-35 100 55.6 25 22.2 33.4 10 7 3/8-24UNF 43500 29200
ยูซี212 60 110 65.1 27 25.4 39.7 10 7.6 M10x1 47700 32900
ยูซี212-36 110 65.1 27 25.4 39.7 10 7.6 3/8-24UNF 47700 32900
ยูซี212-37 110 65.1 27 25.4 39.7 10 7.6 3/8-24UNF 47700 32900
ยูซี212-38 110 65.1 27 25.4 39.7 10 7.6 3/8-24UNF 47700 32900
ยูซี212-39 110 65.1 27 25.4 39.7 10 7.6 3/8-24UNF 47700 32900
ยูซี213 65 120 65.1 28 25.4 39.7 10 8.5 M10X1 57500 40000
UC213-40 120 65.1 28 25.4 39.7 10 8.5 3/8-24UNF 57500 40000
UC213-41 120 65.1 28 25.4 39.7 10 8.5 3/8-24UNF 57500 40000
ยูซี214 70 125 74.6 29 30.2 44.4 12 8.9 M12x1.5 60800 45000
UC214-42 125 74.6 29 30.2 44.4 12 8.9 16/7-20UNF 60800 45000
UC214-43 125 74.6 29 30.2 44.4 12 8.9 16/7-20UNF 60800 45000
UC214-44 125 74.6 29 30.2 44.4 12 8.9 16/7-20UNF 60800 45000
ยูซี215 75 130 77.8 30 33.3 44.5 12 9.2 M12X1.5 66000 49500
UC215-45 130 77.8 30 33.3 44.5 12 9.2 16/7-20UNF 66000 49500
UC215-46 130 77.8 30 33.3 44.5 12 9.2 16/7-20UNF 66000 49500
UC215-47 130 77.8 30 33.3 44.5 12 9.2 16/7-20UNF 66000 49500
ยูซี215-48 130 77.8 30 33.3 44.5 12 9.2 16/7-20UNF 66000 49500
ยูซี216 80 140 82.6 32 33.3 49.3 12 9.5 M12x1.5 71500 54200
ยูซี216-49 140 82.6 32 33.3 49.3 12 9.5 16/7-20UNF 71500 54200
UC216-50 140 82.6 32 33.3 49.3 12 9.5 16/7-20UNF 71500 54200
ยูซี216-51 140 82.6 32 33.3 49.3 12 9.5 16/7-20UNF 71500 54200
ยูซี217 85 150 85.7 34 34.1 51.6 12 10.2 M12x1.5 83500 64000
UC217-52 150 85.7 34 34.1 51.6 12 10.2 16/7-20UNF 83500 64000
ยูซี217-53 150 85.7 34 34.1 51.6 12 10.2 16/7-20UNF 83500 64000
UC217-55 150 85.7 34 34.1 51.6 12 10.2 16/7-20UNF 83500 64000
ยูซี218 90 160 96 36 39.7 56.3 12 11.2 M12x1.5 96000 71500
ยูซี218-56 160 96 36 39.7 56.3 12 11.2 1/2-20UNF 96000 71500
ยูซี305 25 62 38 20 15 23 6 5.4 ม61 22400 11500
ยูซี305-13 62 38 20 15 23 6 5.4 1/4-28UNF 22400 11500
ยูซี305-14 62 38 20 15 23 6 5.4 1/4-28UNF 22400 11500
ยูซี305-15 62 38 20 15 23 6 5.4 1/4-28UNF 22400 11500
ยูซี305-16 62 38 20 15 23 6 5.4 1/4-28UNF 22400 11500
C306 30 72 43 23 17 26 6 5.7 M6X1 26700 15000
ยูซี306-17 72 43 23 17 26 6 5.7 1/4-28UNF 26700 15000
ยูซี306-18 72 43 23 17 26 6 5.7 1/4-28UNF 26700 15000
ยูซี306-19 72 43 23 17 26 6 5.7 1/4-28UNF 26700 15000
ยูซี307 35 80 48 25 19 29 8 6.2 M8X1 33500 19100
ยูซี307-20 80 48 25 19 29 8 6.2 5/16-24UNF 33500 19100
UC307-21 80 48 25 19 29 8 6.2 5/16-24UNF 33500 19100
UC307-22 80 48 25 19 29 8 6.2 5/16-24UNF 33500 19100
ยูซี307-23 80 48 25 19 29 8 6.2 5/16-24UNF 33500 19100
C308 40 90 52 27 19 33 10 7 M10X1 40500 24000
ยูซี308-24 90 52 27 19 33 10 7 3/8-24UNF 40500 24000
ยูซี308-25 90 52 27 19 33 10 7 3/8-24UNF 40500 24000
ยูซี309 45 100 57 30 22 35 10 7.8 M10X1 52800 31800
ยูซี309-26 100 57 30 22 35 10 7.8 3/8-24UNF 52800 31800
ยูซี309-27 100 57 30 22 35 10 7.8 3/8-24UNF 52800 31800
ยูซี309-28 100 57 30 22 35 10 7.8 3/8-24UNF 52800 31800
UC310 50 110 61 32 22 39 12 8.5 M12X1.5 61800 37900
UC310-29 110 61 32 22 39 12 8.5 1/2-20UNF 61800 37900
UC310-30 110 61 32 22 39 12 8.5 1/2-20UNF 61800 37900
UC310-31 110 61 32 22 39 12 8.5 1/2-20UNF 61800 37900
ยูซี311 55 120 66 34 25 41 12 9.2 M12X1.5 71500 44700
UC311-32 120 66 34 25 41 12 9.2 1/2-20UNF 71500 44700
UC311-33 120 66 34 25 41 12 9.2 1/2-20UNF 71500 44700
ยูซี311-34 120 66 34 25 41 12 9.2 1/2-20UNF 71500 44700
UC311-35 120 66 34 25 41 12 9.2 1/2-20UNF 71500 44700
UC312 60 130 71 36 26 45 12 9.8 M12X1.5 81700 51800
ยูซี312-36 130 71 36 26 45 12 9.8 1/2-20UNF 81700 51800
ยูซี312-37 130 71 36 26 45 12 9.8 1/2-20UNF 81700 51800
ยูซี312-38 130 71 36 26 45 12 9.8 1/2-20UNF 81700 51800
UC312-39 130 71 36 26 45 12 9.8 1/2-20UNF 81700 51800
ยูซี313 65 140 75 38 30 45 12 10.5 M12X1.5 92500 60000
UC313-40 140 75 38 30 45 12 10.5 1/2-20UNF 92500 60000
UC313-41 140 75 38 30 45 12 10.5 1/2-20UNF 92500 60000
ยูซี314 70 150 78 40 33 45 12 11.1 M12X1.5 104500 68000
UC314-42 150 78 40 33 45 12 11.1 1/2-20UNF 104500 68000
UC314-43 150 78 40 33 45 12 11.1 1/2-20UNF 104500 68000
UC314-44 150 78 40 33 45 12 11.1 1/2-20UNF 104500 68000
ยูซี315 75 160 82 42 32 50 14 11.8 M14X1.5 113000 77000
UC315-45 160 82 42 32 50 14 11.8 9/16-18UNF 113000 77000
UC315-46 160 82 42 32 50 14 11.8 9/16-18UNF 113000 77000
UC315-47 160 82 42 32 50 14 11.8 9/16-18UNF 113000 77000
UC315-48 160 82 42 32 50 14 11.8 9/16-18UNF 113000 77000
ยูซี316 80 170 86 44 34 52 14 12.5 M14X1.5 123000 86500
UC316-49 170 86 44 34 52 14 12.5 9/16-18UNF 123000 86500
UC316-50 170 86 44 34 52 14 12.5 9/16-18UNF 123000 86500
UC316-51 170 86 44 34 52 14 12.5 9/16-18UNF 123000 86500
UC317 85 180 96 46 40 56 16 13.1 M16X1.5 132600 96500
ยูซี318 90 190 96 48 40 56 16 13.8 M16X1.5 144000 108000
UC319 95 200 103 50 41 62 16 14.7 M16X1.5 156600 122000
UC320 100 215 108 54 42 66 18 15.7 M18X1.5 17300 141000
UC322 110 240 117 60 46 71 18 17.7 M18X1.5 205000 179000
UC324 120 260 126 64 51 75 18 19 M18x1.5 227000 207000
ยูซี326 130 280 135 68 54 81 20 20 M20x1.5 253000 241000
ยูซี328 140 300 145 72 59 86 20 22 M20x1.5 274000 272000
ใส่แบริ่ง:UCX
แบริ่งหมายเลข เส้นผ่านศูนย์กลางเพลา d ขนาด(มิลลิเมตร) พิกัดโหลดแบบไดนามิก N พิกัดโหลดแบบคงที่ N
มม D บี เป็น r n m G ดีเอส T
UCX05 25 62 38.1 19 1.5 15.9 22.2 5 M6X0.75 5 1540 1020
UCX05-13 62 38.1 19 1.5 15.9 22.2 5 1/4-28 ยูเอ็นเอฟ 5 1540 1020
UCX05-14 62 38.1 19 1.5 15.9 22.2 5 1/4-28 ยูเอ็นเอฟ 5 1540 1020
UCX05-15 62 38.1 19 1.5 15.9 22.2 5 1/4-28 ยูเอ็นเอฟ 5 1540 1020
UCX05-16 62 38.1 19 1.5 15.9 22.2 5 1/4-28 ยูเอ็นเอฟ 5 1540 1020
UCX06 30 72 42.9 20 2 17.5 25.4 6 M8X1 5.7 2030 1400
UCX06-17 72 42.9 20 2 17.5 25.4 6 5/16-24 ยูเอ็นเอฟ 5.7 2030 1400
UCX06-18 72 42.9 20 2 17.5 25.4 6 5/16-24 ยูเอ็นเอฟ 5.7 2030 1400
UCX06-19 72 42.9 20 2 17.5 25.4 6 5/16-24 ยูเอ็นเอฟ 5.7 2030 1400
UCX06-20 72 42.9 20 2 17.5 25.4 6 5/16-24 ยูเอ็นเอฟ 5.7 2030 1400
UCX07 35 80 49.2 21 2 19 30.2 8 M8X1 6.2 2300 1600
UCX07-20 80 49.2 21 2 19 30.2 8 5/16-24 ยูเอ็นเอฟ 6.2 2300 1600
UCX07-21 80 49.2 21 2 19 30.2 8 5/16-24 ยูเอ็นเอฟ 6.2 2300 1600
UCX07-22 80 49.2 21 2 19 30.2 8 5/16-24 ยูเอ็นเอฟ 6.2 2300 1600
UCX07-23 80 49.2 21 2 19 30.2 8 5/16-24 ยูเอ็นเอฟ 6.2 2300 1600
UCX08 40 85 49.2 22 2 19 30.2 8 M8X1 6.4 2560 1810
UCX08-24 85 49.2 22 2 19 30.2 8 5/16-24 ยูเอ็นเอฟ 6.4 2560 1810
UCX08-25 85 49.2 22 2 19 30.2 8 5/16-24 ยูเอ็นเอฟ 6.4 2560 1810
UCX09 45 90 51.6 24 2 19 32.6 10 M10X1. 25 6.5 2750 2020
UCX09-26 90 51.6 24 2 19 32.6 10 3/8-24 ยูเอ็นเอฟ 6.5 2750 2020
UCX09-27 90 51.6 24 2 19 32.6 10 3/8-24 ยูเอ็นเอฟ 6.5 2750 2020
UCX09-28 90 51.6 24 2 19 32.6 10 3/8-24 ยูเอ็นเอฟ 6.5 2750 2020
UCX10 50 100 55.6 25 2.5 22.2 33.4 10 M10X1. 25 7 3400 2550
UCX10-29 100 55.6 25 2.5 22.2 33.4 10 3/8-24 ยูเอ็นเอฟ 7 3400 2550
UCX10-30 100 55.6 25 2.5 22.2 33.4 10 3/8-24 ยูเอ็นเอฟ 7 3400 2550
UCX10-31 100 55.6 25 2.5 22.2 33.4 10 3/8-24 ยูเอ็นเอฟ 7 3400 2550
UCX10-32 100 55.6 25 2.5 22.2 33.4 10 3/8-24 ยูเอ็นเอฟ 7 3400 2550
UCX11 55 110 65.1 27 2.5 25.4 39.7 10 M10X1. 25 7.6 4100 3150
UCX11-32 110 65.1 27 2.5 25.4 39.7 10 3/8-24 ยูเอ็นเอฟ 7.6 4100 3150
UCX11-33 110 65.1 27 2.5 25.4 39.7 10 3/8-24 ยูเอ็นเอฟ 7.6 4100 3150
UCX11-34 110 65.1 27 2.5 25.4 39.7 10 3/8-24 ยูเอ็นเอฟ 7.6 4100 3150
UCX11-35 110 65.1 27 2.5 25.4 39.7 10 3/8-24 ยูเอ็นเอฟ 7.6 4100 3150
UCX12 60 120 65.1 28 2.5 25.4 39.7 10 M10X1. 25 8.9 4480 3470
UCX12-36 120 65.1 28 2.5 25.4 39.7 10 3/8-24 ยูเอ็นเอฟ 8.9 4480 3470
UCX12-37 120 65.1 28 2.5 25.4 39.7 10 3/8-24 ยูเอ็นเอฟ 8.9 4480 3470
UCX12-38 120 65.1 28 2.5 25.4 39.7 10 3/8-24 ยูเอ็นเอฟ 8.9 4480 3470
UCX12-39 120 65.1 28 2.5 25.4 39.7 10 3/8-24 ยูเอ็นเอฟ 8.9 4480 3470
UCX13 65 125 74.6 30 2.5 30.2 44.4 12 M12X1 . 5 8.9 4870 3810
UCX13-40 125 74.6 30 2.5 30.2 44.4 12 16/7-20 ยูเอ็นเอฟ 8.9 4870 3810
UCX13-41 125 74.6 30 2.5 30.2 44.4 12 16/7-20 ยูเอ็นเอฟ 8.9 4870 3810
UCX14 70 130 77.8 32 2.5 33.3 44.5 12 M12X1 . 5 8.9 5200 4200
UCX14-42 130 77.8 32 2.5 33.3 44.5 12 16/7-20 ยูเอ็นเอฟ 8.9 5200 4200
UCX14-43 130 77.8 32 2.5 33.3 44.5 12 16/7-20 ยูเอ็นเอฟ 8.9 5200 4200
UCX14-44 130 77.8 32 2.5 33.3 44.5 12 16/7-20 ยูเอ็นเอฟ 8.9 5200 4200
UCX15 75 140 82.6 33 3 33.3 49.3 14 M12X1 . 5 9.6 5700 4550
UCX15-45 140 82.6 33 3 33.3 49.3 14 16/7-20 ยูเอ็นเอฟ 9.6 5700 4550
UCX15-46 140 82.6 33 3 33.3 49.3 14 16/7-20 ยูเอ็นเอฟ 9.6 5700 4550
UCX15-47 140 82.6 33 3 33.3 49.3 14 16/7-20 ยูเอ็นเอฟ 9.6 5700 4550
UCX15-48 140 82.6 33 3 33.3 49.3 14 16/7-20 ยูเอ็นเอฟ 9.6 5700 4550
UCX16 80 150 85.7 35 3 34.1 51.6 14 M12X1 . 5 10 6600 5320
UCX16-50 150 85.7 35 3 34.1 51.6 14 16/7-20 ยูเอ็นเอฟ 10 6600 5320
UCX17 85 160 96 37 3 39.7 56.3 15 M12X1 . 5 11 7550 6170
UCX17-52 160 96 37 3 39.7 56.3 15 16/7-20 ยูเอ็นเอฟ 11 7550 6170
UCX18 90 170 104 38 3 42.9 61.1 14 M14X1 . 5 11.9 11122 8449
UCX18-56 170 104 38 3 42.9 61.1 14 1/2-20 ยูเอ็นเอฟ 11.9 11122 8449
UCX20 100 190 117.5 42 3.5 49.2 68.3 16 M16x1.5 13 13570 10714
UCX20-63 190 117.5 42 3.5 49.2 68.3 16 5/8-61 ยูเอ็นเอฟ 13 13570 10714
UCX20-64 190 117.5 42 3.5 49.2 68.3 16 5/8-61 ยูเอ็นเอฟ 13 13570 10714
ใส่แบริ่ง:HC
แบริ่งหมายเลข เส้นผ่านศูนย์กลางเพลา d ขนาด (มม.) ไดนามิก คงที่
(มม.) D B1 B C S G B5 d3 F ดีเอส c พิกัดโหลด N พิกัดโหลด N
HC201 12 47 43.7 34.2 17 17.1 4.8 13.5 33.3 3.7 M6x1 12800 6650
HC201-8 47 43.7 34.2 17 17.1 4.8 13.5 33.3 3.7 1/4-28UNF 12800 6650
HC202 15 47 43.7 34.2 17 17.1 4.8 13.5 33.3 3.7 M6x1 12800 6650
HC202-9 47 43.7 34.2 17 17.1 4.8 13.5 33.3 3.7 1/4-28UNF 12800 6650
HC202-10 47 43.7 34.2 17 17.1 4.8 13.5 33.3 3.7 1/4-28UNF 12800 6650
HC203 17 47 43.7 34.2 17 17.1 4.8 13.5 33.3 3.7 M6x1 12800 6650
HC203-11 47 43.7 34.2 17 17.1 4.8 13.5 33.3 3.7 1/4-28UNF 12800 6650
HC204 20 47 43.7 34.2 17 17.1 4.8 13.5 33.3 3.7 M6x1 12800 6650
Hc204-12 47 43.7 34.2 17 17.1 4.8 13.5 33.3 3.7 1/4-28UNF 12800 6650
HC205 25 52 44.4 34.9 17 17.5 4.8 13.5 38.1 3.9 M6 x1 14000 7850
HC205-13 52 44.4 34.9 17 17.5 4.8 13.5 38.1 3.9 1/4-28UNF 14000 7850
HC205-14 52 44.4 34.9 17 17.5 4.8 13.5 38.1 3.9 1/4-28UNF 14000 7850
HC205-15 52 44.4 34.9 17 17.5 4.8 13.5 38.1 3.9 1/4-28UNF 14000 7850
HC205-16 52 44.4 34.9 17 17.5 4.8 13.5 38.1 3.9 1/4-28UNF 14000 7850
HC206 30 62 48.4 36.5 19 18.3 6 15.9 44.5 5 M8x1 19510 11300
HC206-17 62 48.4 36.5 19 18.3 6 15.9 44.5 5 5/16-24UNF 19510 11300
HC206-18 62 48.4 36.5 19 18.3 6 15.9 44.5 5 5/16-24UNF 19510 11300
HC206-19 62 48.4 36.5 19 18.3 6 15.9 44.5 5 5/16-24UNF 19510 11300
HC206-20 62 48.4 36.5 19 18.3 6 15.9 44.5 5 5/16-24UNF 19510 11300
HC207 35 72 51.1 37.6 20 18.8 6.8 17.5 55.6 5.7 M8x1 25700 15300
HC207-20 51.1 37.6 20 18.8 6.8 17.5 55.6 5.7 5/16-24UNF 25700 15300
HC207-21 51.1 37.6 20 18.8 6.8 17.5 55.6 5.7 5/16-24UNF 25700 15300
HC207-22 51.1 37.6 20 18.8 6.8 17.5 55.6 5.7 5/16-24UNF 25700 15300
HC207-23 51.1 37.6 20 18.8 6.8 17.5 55.6 5.7 5/16-24UNF 25700 15300
HC208 40 80 56.3 42.8 21 21.4 6.8 18.3 60.3 6.2 M8x1 29500 18100
HC208-24 80 56.3 42.8 21 21.4 6.8 18.3 60.3 6.2 5/16-24UNF 29500 18100
HC208-25 80 56.3 42.8 21 21.4 6.8 18.3 60.3 6.2 5/16-24UNF 29500 18100
HC209 45 85 56.3 42.8 22 21.4 6.8 18.3 63.5 6.4 M8x1 31600 20600
HC209-26 85 56.3 42.8 22 21.4 6.8 18.3 63.5 6.4 5/16-24UNF 31600 20600
HC209-27 85 56.3 42.8 22 21.4 6.8 18.3 63.5 6.4 5/16-24UNF 31600 20600
HC209-28 85 56.3 42.8 22 21.4 6.8 18.3 63.5 6.4 5/16-24UNF 31600 20600
HC210 50 90 62.7 49.2 24 24.6 6.8 18.3 69.9 6.5 M8x1 35000 23200
HC210-29 90 62.7 49.2 24 24.6 6.8 18.3 69.9 6.5 5/16-24UNF 35000 23200
HC210-30 90 62.7 49.2 24 24.6 6.8 18.3 69.9 6.5 5/16-24UNF 35000 23200
HC210-31 90 62.7 49.2 24 24.6 6.8 18.3 69.9 6.5 5/16-24UNF 35000 23200
HC210-32 90 62.7 49.2 24 24.6 6.8 18.3 69.9 6.5 5/16-24UNF 35000 23200
HC211 55 100 71.4 55.5 25 27.8 8 20.7 76.2 7 M10x1 43500 29200
HC211-32 100 71.4 55.5 25 27.8 8 20.7 76.2 7 3/8-24UNF 43500 29200
HC211-33 100 71.4 55.5 25 27.8 8 20.7 76.2 7 3/8-24UNF 43500 29200
HC211-34 100 71.4 55.5 25 27.8 8 20.7 76.2 7 3/8-24UNF 43500 29200
HC211-35 100 71.4 55.5 25 27.8 8 20.7 76.2 7 3/8-24UNF 43500 29200
HC212 60 110 77.8 61.9 27 31 8 22.3 84.2 7.6 M10x1 47700 32900
HC212-36 110 77.8 61.9 27 31 8 22.3 84.2 7.6 3/8-24UNF 47700 32900
HC212-37 110 77.8 61.9 27 31 8 22.3 84.2 7.6 3/8-24UNF 47700 32900
HC212-38 110 77.8 61.9 27 31 8 22.3 84.2 7.6 3/8-24UNF 47700 32900
HC212-39 110 77.8 61.9 27 31 8 22.3 84.2 7.6 3/8-24UNF 47700 32900
HC213 65 120 85.7 68.6 28 34.1 8.5 23.5 86 8.5 M10x1 57500 40000
HC213-40 120 85.7 68.6 28 34.1 8.5 23.5 86 8.5 3/8-24UNF 57500 40000
HC213-41 120 85.7 68.6 28 34.1 8.5 23.5 86 8.5 3/8-24UNF 57500 40000
HC214 70 125 85.7 68.6 29 34.1 8.5 23.5 90 8.9 M10x1 60800 45000
HC214-42 125 85.7 68.6 29 34.1 8.5 23.5 90 8.9 3/8-24UNF 60800 45000
HC214-43 125 85.7 68.6 29 34.1 8.5 23.5 90 8.9 3/8-24UNF 60800 45000
HC214-44 125 85.7 68.6 29 34.1 8.5 23.5 90 8.9 3/8-24UNF 60800 45000
HC215 75 130 92.1 75 30 37.3 8.5 23.5 102 9.2 M10x1 66000 49500
HC215-45 130 92.1 75 30 37.3 8.5 23.5 102 9.2 3/8-24UNF 66000 49500
HC215-46 130 92.1 75 30 37.3 8.5 23.5 102 9.2 3/8-24UNF 66000 49500
HC215-47 130 92.1 75 30 37.3 8.5 23.5 102 9.2 3/8-24UNF 66000 49500
HC215-48 130 92.1 75 30 37.3 8.5 23.5 102 9.2 3/8-24UNF 66000 49500
ใส่แบริ่ง:UK200, 300
แบริ่งหมายเลข เส้นผ่านศูนย์กลางเพลา d ขนาด(มิลลิเมตร) พิกัดโหลดแบบไดนามิก N พิกัดโหลดแบบคงที่ N
D L d บี เป็น T y w
ยูเค205 20 52 35 25 23 17 4.5 8 38 1100 710
สหราชอาณาจักร206 25 62 38 30 26 19 5.1 8 45 1540 1020
ยูเค207 30 72 43 35 27 20 5.8 9 52 2030 1400
ยูเค208 35 80 46 40 29 21 6.2 10 58 2300 1600
สหราชอาณาจักร209 40 85 50 45 30 22 6.5 11 65 2560 1810
สหราชอาณาจักร210 45 90 55 50 31 23 6.5 12 70 2750 2020
สหราชอาณาจักร211 50 100 59 55 33 24 7.3 12 75 3400 2550
สหราชอาณาจักร212 55 110 62 60 36 26 7.7 13 80 4100 3150
สหราชอาณาจักร213 60 120 65 65 38 27 8.3 14 85 4480 3470
สหราชอาณาจักร215 65 130 73 75 41 30 9.2 15 98 5200 4200
สหราชอาณาจักร216 70 140 78 80 44 32 9.6 17 105 5700 4550
สหราชอาณาจักร217 75 150 82 85 46 34 10.5 18 110 6600 5320
สหราชอาณาจักร218 80 160 86 90 49 36 11.1 18 120 7550 6170
ยูเค305 20 62 35 25 26 21 6.1 8 38 2170 1120
ยูเค306 25 72 38 30 29 23 6.7 8 45 2730 1530
ยูเค307 30 80 43 35 31 25 7.4 9 52 3400 1960
ยูเค308 35 90 46 40 34 27 8.2 10 58 4150 2440
ยูเค309 40 100 50 45 37 30 9 11 65 5250 3000
UK310 45 110 55 50 40 32 10 12 70 6300 3900
UK311 50 120 59 55 43 34 10.7 12 75 7300 4600
UK312 55 130 62 60 46 36 11.5 13 80 8300 5300
UK313 60 140 65 65 48 38 12.2 14 85 9450 6100
UK315 65 160 73 75 54 42 13.8 15 98 11600 7800
UK316 70 170 78 80 57 44 14.5 17 105 12500 8800
UK317 75 180 82 85 60 46 15 18 110 13500 9800
UK318 80 190 86 90 63 48 15.9 18 120 14600 10900
สหราชอาณาจักร319 85 200 90 95 66 50 16.7 19 125 15600 12100
UK320 90 215 97 100 72 54 18 20 130 17700 14300
UK322 100 240 105 110 80 60 21 21 145 20900 18200
UK324 110 260 112 120 86 64 22 22 155 21100 18900
UK326 115 280 121 130 92 68 23 23 165 23400 21900
UK328 125 300 131 140 98 73 25 24 180 26000 25100
ใส่แบริ่ง: ใน
แบริ่งหมายเลข เส้นผ่านศูนย์กลางเพลา ขนาด มม.นิ้ว. พิกัดโหลดแบบไดนามิก N พิกัดโหลดแบบคงที่ N
มม D B1 B C S G B5 d3 ดีเอส
SA201 12 40 28.6 19.1 12 6 5 13.5 28.6 M6x 0.75 9600 4600
SA201-8 40 28.6 19.1 12 6 5 13.5 28.6 1/4-28UNF 9600 4600
SA202 15 40 28.6 19.1 12 6 5 13.5 28.6 M6x0.75 9600 4600
SA202-9 40 28.6 19.1 12 6 5 13.5 28.6 1/4-28UNF 9600 4600
SA202-10 40 28.6 19.1 12 6 5 13.5 28.6 1/4-28UNF 9600 4600
SA203 17 40 28.6 19.1 12 6 5 13.5 28.6 M6x 0.75 9600 4600
SA203-11 40 28.6 19.1 12 6 5 13.5 28.6 1/4-28UNF 9600 4600
SA204 20 47 29.5 20 14 7.5 5 13.5 33.3 M6x 0.75 12800 6650
SA204-12 47 29.5 20 14 7.5 5 13.5 33.3 1/4-28UNF 12800 6650
SA205 25 52 30.5 21 15 7.5 5 13.5 38.1 M6x0.75 14000 7850
SA205-13 52 30.5 21 15 7.5 5 13.5 38.1 1/4-28UNF 14000 7850
SA205-14 52 30.5 21 15 7.5 5 13.5 38.1 1/4-28UNF 14000 7850
SA205-15 52 30.5 21 15 7.5 5 13.5 38.1 1/4-28UNF 14000 7850
SA205-16 52 30.5 21 15 7.5 5 13.5 38.1 1/4-28UNF 14000 7850
SA206 30 62 33.9 22 16 8 6 15.9 44.5 M8x1 19500 11300
SA206-17 62 33.9 22 16 8 6 15.9 44.5 5/16-24UNF 19500 11300
SA206-18 62 33.9 22 16 8 6 15.9 44.5 5/16-24UNF 19500 11300
SA206-19 62 33.9 22 16 8 6 15.9 44.5 5/16-24UNF 19500 11300
SA206-20 62 33.9 22 16 8 6 15.9 44.5 5/16-24UNF 19500 11300
SA207 35 72 36.5 23 17 8.5 6.5 17.5 55.6 M8x1 25700 15300
SA207-20 72 36.5 23 17 8.5 6.5 17.5 55.6 5/16-24UNF 25700 15300
SA207-21 72 36.5 23 17 8.5 6.5 17.5 55.6 5/16-24UNF 25700 15300
SA207-22 72 36.5 23 17 8.5 6.5 17.5 55.6 5/16-24UNF 25700 15300
SA207-23 72 36.5 23 17 8.5 6.5 17.5 55.6 5/16-24UNF 25700 15300
SA208 40 80 40.5 27 18 9 6.5 18.3 60.3 M8x1 29500 18100
SA208-24 80 40.5 27 18 9 6.5 18.3 60.3 5/16-24UNF 29500 18100
SA208-25 80 40.5 27 18 9 6.5 18.3 60.3 5/16-24UNF 29500 18100
SA209 45 85 43.7 30.2 19 11 6.8 18.3 63.5 M8x1 31600 20600
SA209-26 85 43.7 30.2 19 11 6.8 18.3 63.5 5/16-24UNF 31600 20600
SA209-27 85 43.7 30.2 19 11 6.8 18.3 63.5 5/16-24UNF 31600 20600
SA209-28 85 43.7 30.2 19 11 6.8 18.3 63.5 5/16-24UNF 31600 20600
SA210 50 90 43.7 30.2 20 11 6.5 18.3 69.9 M8x1 35000 23200
SA210-29 50 90 43.7 30.2 20 11 6.5 18.3 69.9 M8x1 35000 23200
SA210-30 90 43.7 30.2 20 11 6.5 18.3 69.9 5/16-24UNF 35000 23200
SA210-31 90 43.7 30.2 20 11 6.5 18.3 69.9 5/16-24UNF 35000 23200
SA210-32 90 43.7 30.2 20 11 6.5 18.3 69.9 5/16-24UNF 35000 23200
SA211 55 100 48.4 32.4 21 12 8 20.7 76.2 M8x1 43500 29200
SA211-32 100 48.4 32.4 21 12 8 20.7 76.2 M8x1 43500 29200
SA211-33 100 48.4 32.4 21 12 8 20.7 76.2 3/8-24UNF 43500 29200
SA211-34 100 48.4 32.4 21 12 8 20.7 76.2 3/8-24UNF 43500 29200
SA211-35 100 48.4 32.4 21 12 8 20.7 76.2 3/8-24UNF 43500 29200
SA212 60 110 53.1 37.2 22 13.5 8 22.3 84.2 M10x1.25 47700 32900
SA212-36 110 53.1 37.2 22 13.5 8 22.3 84.2 3/8 -24UNF 47700 32900
SA212-37 110 53.1 37.2 22 13.5 8 22.3 84.2 3/8 -24UNF 47700 32900
SA212-38 110 53.1 37.2 22 13.5 8 22.3 84.2 3/8 -24UNF 47700 32900
SA212-39 110 53.1 37.2 22 13.5 8 22.3 84.2 3/8 -24UNF 47700 32900
ใส่แบริ่ง:SB
แบริ่งหมายเลข เส้นผ่านศูนย์กลางเพลา d ขนาด (มม.) พลวัต คงที่
(มม.) D B C S S1 G ดีเอส พิกัดโหลด N พิกัดโหลด N
เอสบี201 12 40 22 12 6 16 4.5 M50.8 9600 4600
SB201-8 40 22 12 6 16 4.5 10-32ยูเอฟ 9600 4600
เอสบี202 15 40 22 12 6 16 4.5 M5 x 0.8 9600 4600
SB202-9 40 22 12 6 16 4.5 10-32ยูเอฟ 9600 4600
SB202-10 40 22 12 6 16 4.5 10-32ยูเอฟ 9600 4600
เอสบี203 17 40 22 12 6 16 4.5 M5 X 0.8 9600 4600
SB203-11 40 22 12 6 16 4.5 10-32ยูเอฟ 9600 4600
เอสบี204 20 47 25 14 7 18 4.5 M6x1 12800 6650
SB204-12 47 25 14 7 18 4.5 1/4-28UNF 12800 6650
เอสบี205 25 52 27 15 7.5 19.5 5.5 M6x1 14000 7850
SB205-13 52 27 15 7.5 19.5 5.5 1/4-28UNF 14000 7850
SB205-14 52 27 15 7.5 19.5 5.5 1/4-28UNF 14000 7850
SB205-15 52 27 15 7.5 19.5 5.5 1/4-28UNF 14000 7850
เอสบี205-16 52 27 15 7.5 19.5 5.5 1/4-28UNF 14000 7850
เอสบี206 30 62 30 16 8 22 6 M6x1 19500 11300
เอสบี206-17 62 30 16 8 22 6 1/4-28UNF 19500 11300
เอสบี206-18 62 30 16 8 22 6 1/4-28UNF 19500 11300
เอสบี206-19 62 30 16 8 22 6 1/4-28UNF 19500 11300
SB206-20 62 30 16 8 22 6 1/4-28UNF 19500 11300
เอสบี207 35 72 32 17 8.5 23.5 6.5 ม81 25700 15300
SB207-20 72 32 17 8.5 23.5 6.5 5/16-24UNF 25700 15300
SB207-21 72 32 17 8.5 23.5 6.5 5/16-24UNF 25700 15300
SB207-22 72 32 17 8.5 23.5 6.5 5/16-24UNF 25700 15300
SB207-23 72 32 17 8.5 23.5 6.5 5/16-24UNF 25700 15300
เอสบี208 40 80 34 18 9 25 7 M8x1 29500 18100
เอสบี208-24 80 34 18 9 25 7 5/16-24UNF 29500 18100
SB208-25 80 34 18 9 25 7 5/16-24UNF 29500 18100
เอสบี209 45 85 41.2 19 10.2 31 8.2 M8x1 31600 20600
เอสบี209-26 85 41.2 19 10.2 31 8.2 5/16-24UNF 31600 20600
SB209-27 85 41.2 19 10.2 31 8.2 5/16-24UNF 31600 20600
เอสบี209-28 85 41.2 19 10.2 31 8.2 5/16-24UNF 31600 20600
เอสบี210 50 90 43.5 20 10.9 32.6 9.2 M10x1 35000 23200
SB210-29 90 43.5 20 10.9 32.6 9.2 3/8-24UNF 35000 23200
SB210-30 90 43.5 20 10.9 32.6 9.2 3/8-24UNF 35000 23200
SB210-31 90 43.5 20 10.9 32.6 9.2 3/8-24UNF 35000 23200
SB210-32 90 43.5 20 10.9 32.6 9.2 3/8-24UNF 35000 23200
เอสบี211 55 100 45.3 21 11.8 33.5 9.8 M10x1 43500 29200
SB211-32 100 45.3 21 11.8 33.5 9.8 3/8-24UNF 43500 29200
SB211-33 100 45.3 21 11.8 33.5 9.8 3/8-24UNF 43500 29200
SB211-34 100 45.3 21 11.8 33.5 9.8 3/8-24UNF 43500 29200
SB211-35 100 45.3 21 11.8 33.5 9.8 3/8-24UNF 43500 29200
เอสบี212 60 110 53.7 22 14.9 38.8 9.8 M10x1 47700 32900
SB212-36 110 53.7 22 14.9 38.8 9.8 3/8 -24UNF 47700 32900
SB212-37 110 53.7 22 14.9 38.8 9.8 3/8 -24UNF 47700 32900
เอสบี212-38 110 53.7 22 14.9 38.8 9.8 3/8 -24UNF 47700 32900
เอสบี212-39 110 53.7 22 14.9 38.8 9.8 3/8 -24UNF 47700 32900
ใส่แบริ่ง:SER
แบริ่งหมายเลข เส้นผ่านศูนย์กลางเพลา d ขนาด (มม.) พิกัดโหลดแบบไดนามิก N พิกัดโหลดแบบคงที่ N
มม D B C S S1 T F J P G ดีเอส
SER201 12 47 31 16 12.7 18.3 1.07 4 2 52.5 4.5 M6x0.75 12800 6650
SER201-8 47 31 16 12.7 18.3 1.07 4 2 52.5 4.5 1/4-28UNF 12800 6650
SER202 15 47 31 16 12.7 18.3 1.07 4 2 52.5 4.5 M6x0.75 12800 6650
SER202-10 47 31 16 12.7 18.3 1.07 4 2 52.5 4.5 1/4-28UNF 12800 6650
SER203 17 47 31 16 12.7 18.3 1.07 4 2 52.5 4.5 M6x0.75 12800 6650
SER203-11 47 31 16 12.7 18.3 1.07 4 2 52.5 4.5 1/4-28UNF 12800 6650
เซอร์204 20 47 31 16 12.7 18.3 1.07 4 2 52.5 4.5 M6x0.75 12800 6650
เซอร์204-12 47 31 16 12.7 18.3 1.07 4 2 52.5 4.5 1/4-28UNF 12800 6650
SER205 25 52 34.9 19 14.3 20.6 1.07 5 2.4 57.7 5 M6x0.75 14000 7850
SER205-13 52 34.9 19 14.3 20.6 1.07 5 2.4 57.7 5 1/4-28UNF 14000 7850
SER205-14 52 34.9 19 14.3 20.6 1.07 5 2.4 57.7 5 1/4-28UNF 14000 7850
SER205-15 52 34.9 19 14.3 20.6 1.07 5 2.4 57.7 5 1/4-28UNF 14000 7850
SER205-16 52 34.9 19 14.3 20.6 1.07 5 2.4 57.7 5 1/4-28UNF 14000 7850
SER206 30 62 38.1 22 15.9 22.2 1.65 5.5 3.2 67.5 5 M6x0.75 19500 11300
SER206-17 62 38.1 22 15.9 22.2 1.65 5.5 3.2 67.5 5 1/4-28UNF 19500 11300
SER206-18 62 38.1 22 15.9 22.2 1.65 5.5 3.2 67.5 5 1/4-28UNF 19500 11300
SER206-19 62 38.1 22 15.9 22.2 1.65 5.5 3.2 67.5 5 1/4-28UNF 19500 11300
SER206-20 62 38.1 22 15.9 22.2 1.65 5.5 3.2 67.5 5 1/4-28UNF 19500 11300
SER207 35 72 42.9 24 17.5 25.4 1.65 5.5 3.2 78.4 6 M8x1 25700 15300
SER207-20 72 42.9 24 17.5 25.4 1.65 5.5 3.2 78.4 6 5/16-24UNF 25700 15300
SER207-21 72 42.9 24 17.5 25.4 1.65 5.5 3.2 78.4 6 5/16-24UNF 25700 15300
SER207-22 72 42.9 24 17.5 25.4 1.65 5.5 3.2 78.4 6 5/16-24UNF 25700 15300
SER207-23 72 42.9 24 17.5 25.4 1.65 5.5 3.2 78.4 6 5/16-24UNF 25700 15300
SER208 40 80 49.2 28 19 30.2 1.65 6 3.2 86.4 8 M8x1 29500 18100
SER208-24 80 49.2 28 19 30.2 1.65 6 3.2 86.4 8 5/16-24UNF 29500 18100
SER208-25 80 49.2 28 19 30.2 1.65 6 3.2 86.4 8 5/16-24UNF 29500 18100
SER209 45 85 49.2 28 19 30.2 1.65 6 3.2 91.4 8 M8x1 31600 20600
SER209-26 85 49.2 28 19 30.2 1.65 6 3.2 91.4 8 5/16-24UNF 31600 20600
SER209-27 85 49.2 28 19 30.2 1.65 6 3.2 91.4 8 5/16-24UNF 31600 20600
SER209-28 85 49.2 28 19 30.2 1.65 6 3.2 91.4 8 5/16-24UNF 31600 20600
SER210 50 90 51.6 28 19 32.6 2.41 7.5 3.2 96.3 9 M10x1.25 35000 23200
SER210-29 90 51.6 28 19 32.6 2.41 7.5 3.2 96.3 9 3/8-24UNF 35000 23200
SER210-30 90 51.6 28 19 32.6 2.41 7.5 3.2 96.3 9 3/8-24UNF 35000 23200
SER210-31 90 51.6 28 19 32.6 2.41 7.5 3.2 96.3 9 3/8-24UNF 35000 23200
SER210-32 90 51.6 28 19 32.6 2.41 7.5 3.2 96.3 9 3/8-24UNF 35000 23200
SER211 55 100 55.6 30 22.2 33.4 2.41 7.5 3.2 106 9 M10x1.25 43500 29200
SER211-32 100 55.6 30 22.2 33.4 2.41 7.5 3.2 106 9 3/8-24UNF 43500 29200
SER211-33 100 55.6 30 22.2 33.4 2.41 7.5 3.2 106 9 3/8-24UNF 43500 29200
SER211-34 100 55.6 30 22.2 33.4 2.41 7.5 3.2 106 9 3/8-24UNF 43500 29200
SER211-35 100 55.6 30 22.2 33.4 2.41 7.5 3.2 106 9 3/8-24UNF 43500 29200
SER212 60 110 65.1 32 25.4 39.7 2.41 7.5 3.28 116 10 M10X1.25 47700 32900
SER212-36 110 65.1 32 25.4 39.7 2.41 7.5 3.28 116 10 3/8-24UNF 47700 32900
SER212-37 110 65.1 32 25.4 39.7 2.41 7.5 3.28 116 10 3/8-24UNF 47700 32900
SER212-38 110 65.1 32 25.4 39.7 2.41 7.5 3.28 116 10 3/8-24UNF 47700 32900
SER212-39 110 65.1 32 25.4 39.7 2.41 7.5 3.28 116 10 3/8-24UNF 47700 32900
ใส่แบริ่ง: SC200
แบริ่งหมายเลข เส้นผ่านศูนย์กลางเพลา d ขนาด คะแนนการรับน้ำหนักพื้นฐาน (กก.) สถิติพื้นฐาน i c โหลดหนู (กก.)
(มม.)
(มม.) D เป็น = กับ
SC203 17 40 12 780 454
SC204 20 47 14 1010 630
SC205 25 52 15 1100 710
SC206 30 62 16 1550 1020
SC207 35 72 1 1 2030 1400
SC208 40 80 18 2300 1600
SC209 45 85 19 2570 1810
SC210 50 90 20 2760 2010
SC21 1 55 100 21 3400 2550
SC212 60 110 22 4100 3150
ใส่ตลับลูกปืน: 1726200, 6300 ซีรีส์
รายการ ขนาด คะแนนโหลดพื้นฐาน
ซีลยาง d สฟายดี B นาที ไดนามิก Cr (N) คอร์แบบคงที่(N)
1726200-2RS 10 30 9 0.6 5, 100 2, 210
1726300-2RS 10 35 11 0.6 6,928 2,933
1726201-2RS 12 32 10 0.6 5,908 2,635
1726301-2RS 12 37 12 1 8, 203 3,528
1726202-2RS 15 35 11 0.6 6,630 3,188
1726302-2RS 15 42 13 1 9,690 4,590
1726203-2RS 17 40 12 0.6 8, 075 4, 038
1726303-2RS 17 47 14 1 11,390 5,568
1726204-2RS 20 47 14 1 10, 795 5,568
1726304-2RS 20 52 15 1.1 13, 600 6,630
1726205-2RS 25 52 15 1 11,900 6,630
1726305-2RS 25 62 17 1.1 19, 040 9,690
1726206-2RS 30 62 16 1 16, 405 9, 520
1726306-2RS 30 72 19 1.1 24, 650 13, 855
1726207-2RS 35 72 17 1.1 21, 675 13, 005
1726307-2RS 35 80 21 1.5 28, 475 16, 150
1726208-2RS 40 80 18 1.1 24, 650 15, 300
1726308-2RS 40 90 23 1.5 36, 125 21, 250
1726209-2RS 45 85 19 1.1 26, 350 17, 340
1726309-2RS 45 100 25 1.5 45, 050 26, 775
1726210-2RS 50 90 20 1.1 31, 025 20, 400
1726310-2RS 50 110 27 2 52, 700 32, 300
ใส่แบริ่ง:CSA200
แบริ่งหมายเลข เจาะเส้นผ่านศูนย์กลาง (d) ขนาด (มม.) โหลดแบบไดนามิก โหลดนิ่ง
(มม.) D B L C N G ดีเอส K W เรตติ้ง (KN) เรตติ้ง (KN)
ซีเอสเอ201 12 40 19.1 28.6 12 6 5 M6*0.75 13.5 28.5 7.84 3.58
CSA201-8 40 19.1 28.6 12 6 5 M6*0.75 13.5 28.5 7.84 3.58
CSA202 15 40 19.1 28.6 12 6 5 M6*0.75 13.5 28.5 7.84 3.58
CSA202-9 40 19.1 28.6 12 6 5 M6*0.75 13.5 28.5 7.84 3.58
CSA202-10 40 19.1 28.6 12 6 5 M6*0.75 13.5 28.5 7.84 3.58
CSA203 17 40 19.1 28.6 12 6 5 M6*0.75 13.5 28.5 7.84 3.58
CSA203-11 40 19.1 28.6 12 6 5 M6*0.75 13.5 28.5 7.84 3.58
CSA204 20 47 21.5 31 15 7.5 5 M6*0.75 13.5 33.3 10.37 5.04
CSA204-12 47 21.5 31 15 7.5 5 M6*0.75 13.5 33.3 10.37 5.04
CSA205 25 52 21.5 31 15 7.5 5 M6*0.75 13.5 38.1 11.31 5.97
CSA205-14 52 21.5 31 15 7.5 5 M6*0.75 13.5 38.1 11.31 5.97
CSA205-15 52 21.5 31 15 7.5 5 M6*0.75 13.5 38.1 11.31 5.97
CSA205-16 52 21.5 31 15 7.5 5 M6*0.75 13.5 38.1 11.31 5.97
CSA206 30 62 23.8 35.7 16 8 6 M6*0.75 15.9 44.5 15.73 8.64
CSA206-17 62 23.8 35.7 16 8 6 M6*0.75 15.9 44.5 15.73 8.64
CSA206-18 62 23.8 35.7 16 8 6 M6*0.75 15.9 44.5 15.73 8.64
CSA206-19 62 23.8 35.7 16 8 6 M6*0.75 15.9 44.5 15.73 8.64
CSA207 35 72 25.4 38.9 19 9.5 6.5 M8*1.0 17.5 55.6 20.83 11.68
CSA207-20 72 25.4 38.9 19 9.5 6.5 M8*1.0 17.5 55.6 20.83 11.68
CSA207-21 72 25.4 38.9 19 9.5 6.5 M8*1.0 17.5 55.6 20.83 11.68
CSA207-22 72 25.4 38.9 19 9.5 6.5 M8*1.0 17.5 55.6 20.83 11.68
CSA207-23 72 25.4 38.9 19 9.5 6.5 M8*1.0 17.5 55.6 20.83 11.68
CSA208 40 80 30.2 43.7 22 11 6.5 M8*1.0 18.3 60.3 23.55 13.6
CSA208-24 80 30.2 43.7 22 11 6.5 M8*1.0 18.3 60.3 23.55 13.6
CSA208-25 80 30.2 43.7 22 11 6.5 M8*1.0 18.3 60.3 23.55 13.6
CSA209 45 85 30.2 43.7 19 9.5 6.5 M8*1.0 18.3 63.5 26.44 19.56
CSA209-26 85 30.2 43.7 19 9.5 6.5 M8*1.0 18.3 63.5 26.44 19.56
CSA209-27 85 30.2 43.7 19 9.5 6.5 M8*1.0 18.3 63.5 26.44 19.56
SA209-28 85 30.2 43.7 19 9.5 6.5 M8*1.0 18.3 63.5 26.44 19.56
CSA210 50 90 30.2 43.7 20 10 6.5 M10*1.25 18.3 69.9 30.01 22.53
CSA210-29 90 30.2 43.7 20 10 6.5 M10*1.25 18.3 69.9 30.01 22.53
CSA210-30 90 30.2 43.7 20 10 6.5 M10*1.25 18.3 69.9 30.01 22.53
CSA210-31 90 30.2 43.7 20 10 6.5 M10*1.25 18.3 69.9 30.01 22.53
CSA210-32 90 30.2 43.7 20 10 6.5 M10*1.25 18.3 69.9 30.01 22.53
CSA211 55 100 32.5 48.4 21 10.5 8 M10*1.25 20.7 76.2 32.39 24
CSA211-32 100 32.5 48.4 21 10.5 8 M10*1.25 20.7 76.2 32.39 24
CSA211-33 100 32.5 48.4 21 10.5 8 M10*1.25 20.7 76.2 32.39 24
CSA211-34 100 32.5 48.4 21 10.5 8 M10*1.25 20.7 76.2 32.39 24
CSA211-35 100 32.5 48.4 21 10.5 8 M10*1.25 20.7 76.2 32.39 24
CSA212 60 110 37.1 53.1 22 11 8 M10*1.25 22.3 84.2 35.28 26.18
CSA212-36 110 37.1 53.1 22 11 8 M10*1.25 22.3 84.2 35.28 26.18
CSA212-37 110 37.1 53.1 22 11 8 M10*1.25 22.3 84.2 35.28 26.18
CSA212-38 110 37.1 53.1 22 11 8 M10*1.25 22.3 84.2 35.28 26.18
CSA212-39 110 37.1 53.1 22 11 8 M10*1.25 22.3 84.2 35.28 26.18
ใส่แบริ่ง: CSB200
แบริ่งหมายเลข เจาะเส้นผ่านศูนย์กลาง (d) ขนาด (มม.) โหลดแบบไดนามิก โหลดนิ่ง
(มม.) D B C N M G ดีเอส เรตติ้ง (KN) เรตติ้ง (KN)
ซีเอสบี201 12 40 22 12 6 16 4.5 M5*0.8 7.82 3.5
ซีเอสบี201-8 40 22 12 6 16 4.5 M5*0.8 7.82 3.5
ซีเอสบี202 15 40 22 12 6 16 4.5 M5*0.8 7.82 3.5
ซีเอสบี202-9 40 22 12 6 16 4.5 M5*0.8 7.82 3.5
CSB202-10 40 22 12 6 16 4.5 M5*0.8 7.82 3.5
ซีเอสบี203 17 40 22 12 6 16 4.5 M5*0.8 7.82 3.5
CSB203-11 40 22 12 6 16 4.5 M5*0.8 7.82 3.5
ซีเอสบี204 20 47 25 14 7 18 4.5 M6*0.75 10.37 5.04
ซีเอสบี204-12 47 25 14 7 18 4.5 M6*0.75 10.37 5.04
ซีเอสบี205 25 52 27 15 7.5 19.5 5 M6*0.75 11.31 5.97
ซีเอสบี205-14 52 27 15 7.5 19.5 5 M6*0.75 11.31 5.97
CSB205-15 52 27 15 7.5 19.5 5 M6*0.75 11.31 5.97
ซีเอสบี205-16 52 27 15 7.5 19.5 5 M6*0.75 11.31 5.97
ซีเอสบี206 30 62 30 16 8 22 5.5 M6*0.75 15.73 8.64
CSB206-17 62 30 16 8 22 5.5 M6*0.75 15.73 8.64
ซีเอสบี206-18 62 30 16 8 22 5.5 M6*0.75 15.73 8.64
ซีเอสบี206-19 62 30 16 8 22 5.5 M6*0.75 15.73 8.64
ซีเอสบี207 35 72 32 17 8.5 23.5 6 M8*1.0 20.83 11.68
CSB207-20 72 32 17 8.5 23.5 6 M8*1.0 20.83 11.68
CSB207-21 72 32 17 8.5 23.5 6 M8*1.0 20.83 11.68
ซีเอสบี207-22 72 32 17 8.5 23.5 6 M8*1.0 20.83 11.68
CSB207-23 72 32 17 8.5 23.5 6 M8*1.0 20.83 11.68
ซีเอสบี208 40 80 34 18 9 25 8 M8*1.0 23.55 13.6
ซีเอสบี208-24 80 34 18 9 25 8 M8*1.0 23.55 13.6
ซีเอสบี208-25 80 34 18 9 25 8 M8*1.0 23.55 13.6
ซีเอสบี209 45 85 41.2 19 10.2 31 8 M8*1.0 26.44 19.56
ซีเอสบี209-26 85 41.2 19 10.2 31 8 M8*1.0 26.44 19.56
CSB209-27 85 41.2 19 10.2 31 8 M8*1.0 26.44 19.56
ซีเอสบี209-28 85 41.2 19 10.2 31 8 M8*1.0 26.44 19.56
ซีเอสบี210 50 90 43.5 20 10.9 32.6 9 M8*1.0 30.01 22.53
ซีเอสบี210-29 90 43.5 20 10.9 32.6 9 M8*1.0 30.01 22.53
CSB210-30 90 43.5 20 10.9 32.6 9 M8*1.0 30.01 22.53
CSB210-31 90 43.5 20 10.9 32.6 9 M8*1.0 30.01 22.53
CSB210-32 90 43.5 20 10.9 32.6 9 M8*1.0 30.01 22.53
ซีเอสบี211 55 100 45.3 21 11.8 33.5 10 M10*1.25 32.39 24
ซีเอสบี211-32 100 45.3 21 11.8 33.5 10 M10*1.25 32.39 24
ซีเอสบี211-33 100 45.3 21 11.8 33.5 10 M10*1.25 32.39 24
ซีเอสบี211-34 100 45.3 21 11.8 33.5 10 M10*1.25 32.39 24
CSB211-35 100 45.3 21 11.8 33.5 10 M10*1.25 32.39 24
ซีเอสบี212 60 110 53.7 22 14.9 38.8 10 M10*1.25 35.28 26.18
ซีเอสบี212-36 110 53.7 22 14.9 38.8 10 M10*1.25 35.28 26.18
CSB212-37 110 53.7 22 14.9 38.8 10 M10*1.25 35.28 26.18
ซีเอสบี212-38 110 53.7 22 14.9 38.8 10 M10*1.25 35.28 26.18
ซีเอสบี212-39 110 53.7 22 14.9 38.8 10 M10*1.25 35.28 26.18


จุดขายหลัก

- การออกแบบการจัดแนวด้วยตนเองเพื่อรองรับการวางแนวของเพลาที่ไม่ตรง

- โรงงานหล่อลื่นล่วงหน้าและปิดผนึกเพื่อความสะดวก

- ติดตั้งง่ายด้วยวิธีล็อคหลายแบบ

- การทำงานที่ไม่ต้องบำรุงรักษาในสภาวะส่วนใหญ่

- มีให้เลือกหลากหลายขนาดและประเภท

- สามารถใช้แทนกันได้กับแบรนด์ดังระดับโลก


การใช้งานตลับลูกปืน

ตลับลูกปืนเม็ดมีดถูกนำมาใช้กันอย่างแพร่หลายในเครื่องจักรกลการเกษตร สายพานลำเลียง เครื่องจักรสิ่งทอ อุปกรณ์บรรจุภัณฑ์ ระบบระบายอากาศ เครื่องจักรแปรรูปอาหาร และอุปกรณ์ก่อสร้าง เหมาะสำหรับสภาวะการทำงานที่ท้าทาย เนื่องจากความสามารถในการทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่มีการกัดกร่อน ชื้น หรือมีฝุ่นมาก


การประกันคุณภาพ

บริษัท BMT ผลิตตลับลูกปืนเม็ดมีดทั้งหมดภายใต้ระบบคุณภาพ ISO 9001:2015 การควบคุมความทนทานอย่างเข้มงวด เทคโนโลยีการปิดผนึกที่ล้ำสมัย และการหล่อลื่นระดับพรีเมียมถูกนำมาใช้ในการผลิตตลับลูกปืนแต่ละตัว เพื่อให้มั่นใจถึงผลลัพธ์ที่สม่ำเสมอและมีประสิทธิภาพสูง ตลับลูกปืนแต่ละตัวผ่านการตรวจสอบด้วยสายตา การทดสอบการหมุน และการตรวจสอบมิติก่อนออกจากโรงงาน


ความกังวลของลูกค้า

ผู้ซื้ออาจกังวลเกี่ยวกับความเข้ากันได้ของตัวเรือน ความยากในการติดตั้ง หรือความน่าเชื่อถือภายใต้สภาวะที่ยากลำบาก บริษัท BMT จัดการกับข้อกังวลเหล่านี้ด้วยการนำเสนอตลับลูกปืนเม็ดมีดมาตรฐานที่เข้ากันได้กับบล็อคพิลโลว์และตัวเรือนแบบหน้าแปลนส่วนใหญ่ จัดหาคำแนะนำในการติดตั้งอย่างละเอียด และให้การสนับสนุนด้านเทคนิคสำหรับคำถามเกี่ยวกับการใช้งาน


พารามิเตอร์ทางเทคนิค

เลขที่แบริ่ง เส้นผ่านศูนย์กลางภายใน (มม.) เส้นผ่านศูนย์กลางภายนอก (มม.) ความกว้าง (มม.) วิธีการล็อค คะแนนโหลดแบบไดนามิก (N) คะแนนโหลดคงที่ (N)
ยูซี201 12 47 31 ชุดสกรู 12800 6600
ยูซี202 15 47 31 ชุดสกรู 13200 7000
ยูซี203 17 47 31 ชุดสกรู 13600 7200
ยูซี204 20 47 31 ชุดสกรู 14000 7600
ยูซี205 25 52 34 ชุดสกรู 17500 9500
ยูซี206 30 62 38 ชุดสกรู 19500 11200
ยูซี207 35 72 42 ชุดสกรู 26000 15500
ยูซี208 40 80 49 ชุดสกรู 30000 18000
ยูซี209 45 85 49 ชุดสกรู 34000 20500
ยูซี210 50 90 51 ชุดสกรู 37500 22500


ข้อดีของผลิตภัณฑ์

- เหมาะสำหรับโหลดในแนวรัศมีและแนวแกนทั้งสองทิศทาง

- ออกแบบมาเพื่อทำงานในอุณหภูมิและสภาวะที่รุนแรง

- วิธีการล็อคแบบง่ายช่วยลดเวลาในการติดตั้ง

- ความสามารถด้านความเร็วสูงเนื่องจากการตัดเฉือนภายในการแข่งขันที่แม่นยำ

- โซลูชันที่คุ้มค่าพร้อมระยะเวลาการบริการที่ยาวนานขึ้น


คำแนะนำการใช้งานเพื่อประสิทธิภาพ

1. ยืนยันตลับลูกปืนและขนาดเพลาที่ถูกต้อง

2. ทำความสะอาดเพลาและตัวเรือนก่อนการติดตั้ง

3. ติดตั้งตลับลูกปืนเม็ดมีดเข้าไปในตัวเรือนด้วยแรงกดเบาๆ

4.จัดแนวเพลา ใส่ลูกปืนเข้าไป

5. ขันสกรูหรือตัวล็อคให้แน่น

6. หมุนด้วยมือเพื่อให้การทำงานราบรื่น

7. ตรวจสอบการหล่อลื่นซ้ำเป็นระยะๆ ขึ้นอยู่กับสภาวะการใช้งาน


เกี่ยวกับบีเอ็มที

ตลับลูกปืนเม็ดมีดของบริษัท BMT ให้ประสิทธิภาพที่เชื่อถือได้และบำรุงรักษาง่ายในหลายอุตสาหกรรม เป็นตัวเลือกที่เหนือกว่าสำหรับอุปกรณ์ที่ต้องการการทำงานที่สม่ำเสมอและเชื่อถือได้ ติดตั้งง่าย การปิดผนึกที่ดีเยี่ยม และอายุการใช้งานที่ยาวนาน ไม่ว่าจะใช้ในการเกษตร บรรจุภัณฑ์ หรือการผลิต ก็สามารถตอบสนองความต้องการด้านประสิทธิภาพของคุณได้ ในขณะเดียวกันก็ช่วยลดเวลาหยุดทำงานและเพิ่มมูลค่าสูงสุด เลือกตลับลูกปืนที่แม่นยำของ BMT และนำเสนออุปกรณ์ของคุณด้วยประสิทธิภาพที่โดดเด่น


แท็กยอดนิยม: ใส่ตลับลูกปืน
หมวดหมู่ที่เกี่ยวข้อง
ส่งคำถาม
ข้อมูลติดต่อ

  • ที่อยู่

    No.183, Longfeng, ทางตะวันตกของเขตอุตสาหกรรม Zhangting, หยูเหยา, หนิงโป, จีน

  • โทร

    +86-15990260649

  • อีเมล

    info@demy-bearing.com

ส่งข้อมูลจำเพาะสำหรับตลับลูกปืนอุตสาหกรรม ตลับลูกปืนเม็ดกลมร่องลึก ตลับลูกปืนเม็ดเรียว และอื่นๆ ทีมงานของ BMT ตอบกลับภายใน 24 ชั่วโมงด้วยราคาที่แข่งขันได้สำหรับตลับลูกปืนที่ทนทาน
สินค้าที่เกี่ยวข้อง
ที่อยู่อาศัยบล็อกหมอน
ที่อยู่อาศัยบล็อกหมอน ดูเพิ่มเติม >>
ตลับลูกปืนและตัวเรือนแบบติดตั้ง
ตลับลูกปืนและตัวเรือนแบบติดตั้ง ดูเพิ่มเติม >>
ปลอกอะแดปเตอร์
ปลอกอะแดปเตอร์ ดูเพิ่มเติม >>
คำแนะนำข่าวสาร
แบริ่งเพลาข้อเหวี่ยงของรถจักรยานยนต์ส่งผลต่อสมรรถนะของเครื่องยนต์และอายุการใช้งานอย่างไร
แบริ่งเพลาข้อเหวี่ยงของรถจักรยานยนต์ส่งผลต่อสมรรถนะของเครื่องยนต์และอายุการใช้งานอย่างไรดูเพิ่มเติม >>
เมื่อตลับลูกปืนเสีย อาการใดจะเกิดขึ้นก่อน: ความร้อน แรงสั่นสะเทือน หรือเสียงดัง
เมื่อตลับลูกปืนเสีย อาการใดจะเกิดขึ้นก่อน: ความร้อน แรงสั่นสะเทือน หรือเสียงดังดูเพิ่มเติม >>
เหตุใดตลับลูกปืนเซรามิกจึงปฏิวัติเครื่องจักรอุตสาหกรรมความเร็วสูงในปี 2568
เหตุใดตลับลูกปืนเซรามิกจึงปฏิวัติเครื่องจักรอุตสาหกรรมความเร็วสูงในปี 2568ดูเพิ่มเติม >>

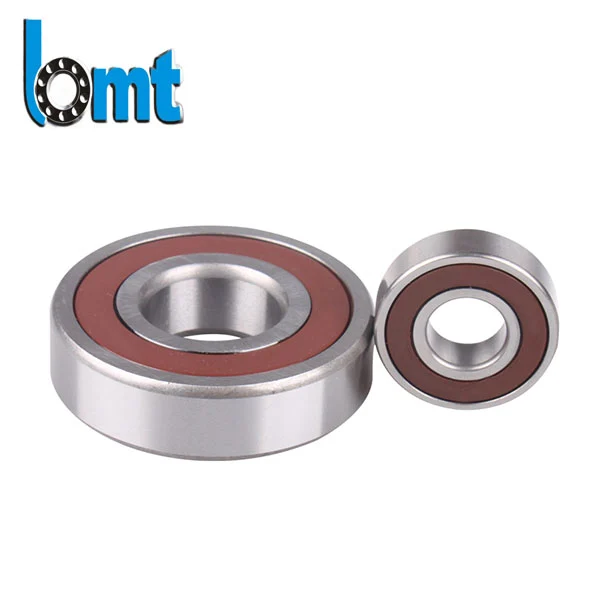

แบริ่งเพลาข้อเหวี่ยงของรถจักรยานยนต์คืออะไร และเหตุใดจึงมีความสำคัญต่ออายุการใช้งานของเครื่องยนต์
แบริ่งเพลาข้อเหวี่ยงของรถจักรยานยนต์คืออะไร และเหตุใดจึงมีความสำคัญต่ออายุการใช้งานของเครื่องยนต์ดูเพิ่มเติม >>
อะไรทำให้ตลับลูกปืนปรับความตึงมีความสำคัญต่อสมรรถนะของยานยนต์ยุคใหม่
อะไรทำให้ตลับลูกปืนปรับความตึงมีความสำคัญต่อสมรรถนะของยานยนต์ยุคใหม่ดูเพิ่มเติม >>

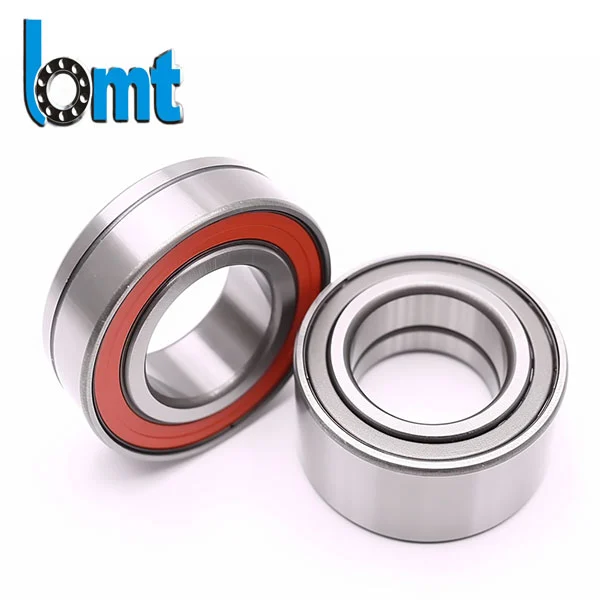

อะไรคือข้อได้เปรียบที่สำคัญของตลับลูกปืนแบบสัมผัสสี่จุดในเครื่องจักรสมัยใหม่
อะไรคือข้อได้เปรียบที่สำคัญของตลับลูกปืนแบบสัมผัสสี่จุดในเครื่องจักรสมัยใหม่ดูเพิ่มเติม >>
X
เราใช้คุกกี้เพื่อมอบประสบการณ์การท่องเว็บที่ดีขึ้น วิเคราะห์การเข้าชมไซต์ และปรับแต่งเนื้อหาในแบบของคุณ การใช้ไซต์นี้แสดงว่าคุณยอมรับการใช้คุกกี้ของเรานโยบายความเป็นส่วนตัว
ปฏิเสธยอมรับ
