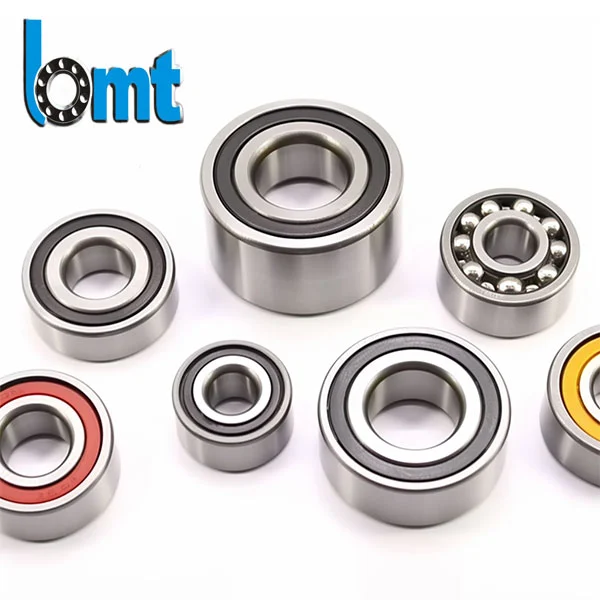

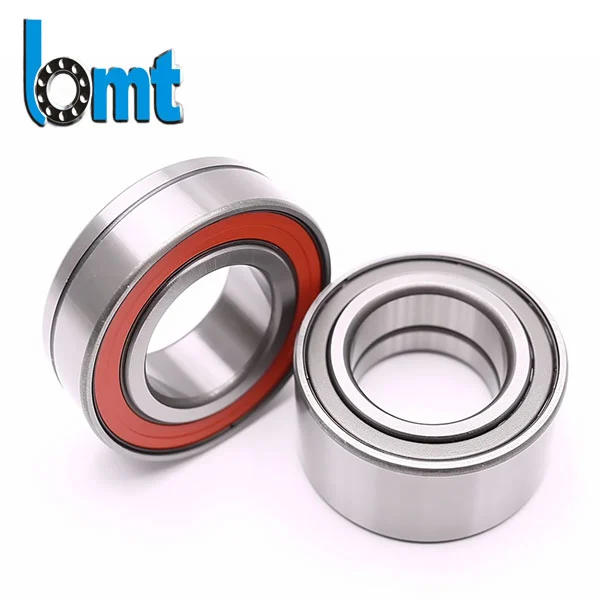

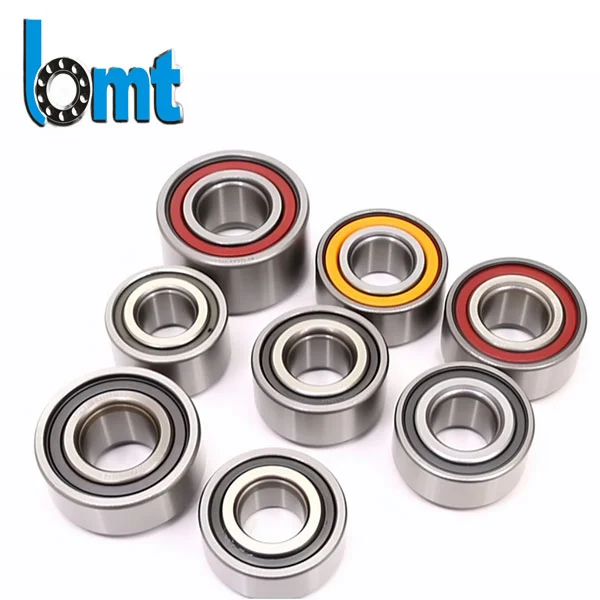

ตลับลูกปืนเม็ดกลมสัมผัสสี่จุด
วิศวกรมักประสบปัญหายากๆ ในด้านการออกแบบอุปกรณ์เครื่องกล จะรองรับโหลดตามแนวแกนแบบสองทิศทางอย่างมีประสิทธิภาพภายในพื้นที่จำกัดได้อย่างไร?นี่คือความตั้งใจดั้งเดิมเบื้องหลังการพัฒนาตลับลูกปืนเม็ดกลมสัมผัสสี่จุดของเรา หลังจากหลายปีของการตรวจสอบในทางปฏิบัติ ตลับลูกปืนของบริษัท BMT ได้กลายเป็นโซลูชันที่ต้องการสำหรับการใช้งานในอุตสาหกรรมจำนวนมาก
คุณสมบัติหลักของผลิตภัณฑ์
เหตุผลที่ตลับลูกปืนเม็ดกลมสัมผัสสี่จุดได้รับความนิยมอย่างมากนั้นส่วนใหญ่อยู่ที่การออกแบบโครงสร้างที่เป็นเอกลักษณ์ เราแบ่งวงแหวนด้านในออกเป็นสองส่วนอย่างชาญฉลาดและรวมเข้ากับมุมสัมผัสที่เหมาะสมที่สุดที่ 35° ทำให้ตลับลูกปืนตัวเดียวทนทานต่อแรงตามแนวแกนทั้งสองทิศทางพร้อมกัน ในการทดสอบจริง ประสิทธิภาพการรับน้ำหนักของการออกแบบนี้สูงกว่าแบบเดิมถึง 60% นอกจากนี้ เนื่องจากการลดจำนวนส่วนประกอบ ทำให้ทั้งการติดตั้งและบำรุงรักษามีความสะดวกมากขึ้น
พารามิเตอร์ทางเทคนิค
| รุ่นแบริ่ง | เส้นผ่านศูนย์กลางรูเจาะ (ง) | เส้นผ่านศูนย์กลางภายนอก/O.D. (D) | ความกว้าง (บี) | คะแนนโหลดแบบไดนามิก (Cᵣ) (kN) | คะแนนโหลดคงที่ (C₀ᵣ) (kN) | ความเร็วสูงสุด (รอบต่อนาที) | น้ำหนัก (กก./ปอนด์) |
| คจ 206 วิทยาศาสตรมหาบัณฑิต | 30 | 62 | 16 | 20.5 | 12.5 | 14000 | 0.2 |
| คจ 207 วิทยาศาสตรมหาบัณฑิต | 35 | 72 | 17 | 25.5 | 15.5 | 13000 | 0.23 |
| คจ 208 วิทยาศาสตรมหาบัณฑิต | 40 | 80 | 18 | 30.5 | 18.5 | 12000 | 0.26 |
| คจ 209 วิทยาศาสตรมหาบัณฑิต | 45 | 85 | 19 | 35.5 | 21.5 | 11000 | 0.29 |
| คิวเจ 210 แมสซาชูเซตส์ | 50 | 90 | 20 | 40.5 | 24.5 | 10000 | 0.32 |
| 7000A | 10 | 26 | 8 | 4 | 2.5 | 20000 | 0.05 |
| 7001A | 12 | 28 | 8 | 4.5 | 3 | 19000 | 0.06 |
| 7002A | 15 | 32 | 9 | 5.5 | 3.5 | 18000 | 0.07 |
| 7003A | 17 | 35 | 10 | 6.5 | 4 | 17000 | 0.09 |
| 7004A | 20 | 42 | 12 | 8 | 5 | 16000 | 0.12 |
| 7005A | 25 | 47 | 14 | 10 | 6.5 | 15000 | 0.14 |
| 7006A | 30 | 55 | 16 | 12 | 8 | 14000 | 0.17 |
| 7007A | 35 | 62 | 17 | 14 | 9.5 | 13000 | 0.2 |
| 7008A | 40 | 68 | 18 | 16 | 11 | 12000 | 0.23 |
| 7009A | 45 | 72 | 19 | 18 | 12.5 | 11000 | 0.26 |
| 7010A | 55 | 90 | 22 | 20 | 14 | 10000 | 0.29 |
| 7011A | 60 | 100 | 23 | 5 | 3.5 | 20000 | 0.08 |
| 7012A | 65 | 110 | 24 | 6 | 4 | 19000 | 0.09 |
| 7013A | 70 | 120 | 26 | 7 | 4.5 | 18000 | 0.11 |
| 7014A | 10 | 30 | 9 | 8 | 5 | 17000 | 0.13 |
| 7200 | 12 | 32 | 10 | 9 | 5.5 | 16000 | 0.15 |
| 7201 | 15 | 35 | 11 | 5 | 3.5 | 15000 | 0.05 |
| 7202 | 17 | 40 | 12 | 5.5 | 4 | 14000 | 0.06 |
| 7203 | 20 | 47 | 14 | 6.5 | 4.5 | 13000 | 0.07 |
| 7204 | 25 | 52 | 15 | 7.5 | 5 | 12000 | 0.08 |
| 7205 | 30 | 62 | 16 | 9 | 5.5 | 11000 | 0.09 |
| 7206 | 35 | 72 | 17 | 10 | 6 | 10000 | 0.11 |
| 7207 | 40 | 80 | 18 | 12 | 7 | 9500 | 0.12 |
| 7208 | 45 | 85 | 19 | 6 | 4 | 9000 | 0.07 |
| 7209 | 50 | 90 | 20 | 6.5 | 4.5 | 8500 | 0.08 |
| 7210 | 55 | 100 | 22 | 7.5 | 5.5 | 8000 | 0.09 |
| 7211 | 60 | 110 | 24 | 8.5 | 6.5 | 7500 | 0.1 |
| 7212 | 65 | 120 | 26 | 9 | 7 | 7000 | 0.12 |
| 7213 | 10 | 140 | 9 | 10 | 7.5 | 6500 | 0.13 |
| 7214 | 12 | 30 | 10 | 12 | 8 | 6000 | 0.14 |
| 7220 | 15 | 32 | 11 | 14 | 8.5 | 5500 | 0.15 |
| 7221 | 17 | 35 | 12 | 16 | 9.5 | 5000 | 0.17 |
| 7222 | 20 | 40 | 14 | 18 | 10.5 | 4500 | 0.18 |
| 7223 | 25 | 47 | 15 | 20 | 11.5 | 4000 | 0.19 |
| 7224 | 30 | 55 | 16 | 22 | 12.5 | 3500 | 0.2 |
ภาพรวมของพารามิเตอร์ประสิทธิภาพ
ช่วงโหลดแบบไดนามิกครอบคลุม 12 ถึง 210 KN
โหลดแบบคงที่สามารถเข้าถึงได้สูงสุด 110 KN
ทำงานได้อย่างราบรื่นด้วยความเร็วมาตรฐานและสามารถหมุนได้ถึง 12,000 รอบต่อนาทีเมื่อหล่อลื่นด้วยจาระบี
ช่วงอุณหภูมิการทำงานของตลับลูกปืนเม็ดกลมสัมผัสสี่จุดคือ -30°C ถึง 120°C ซึ่งเหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมส่วนใหญ่
มีกรงทองเหลืองมาตรฐานให้มา และมีตัวเลือกพลาสติกวิศวกรรมพิเศษให้เลือกด้วย
การใช้งานทั่วไป
ดูกังหันลมเป็นตัวอย่าง ระบบการหันเหมีข้อกำหนดที่สูงมากสำหรับความน่าเชื่อถือของตลับลูกปืน โซลูชันที่เรามอบให้กับผู้ผลิตพลังงานลมที่มีชื่อเสียงไม่เพียงแต่ขยายวงจรการบำรุงรักษาเป็นเวลานานกว่าสามปี แต่ยังช่วยลดอัตราความล้มเหลวของระบบลงอย่างมากอีกด้วย ยกตัวอย่างเครื่องจักรบรรจุภัณฑ์เป็นอีกตัวอย่างหนึ่ง หลังจากใช้ตลับลูกปืนเม็ดกลมสัมผัสสี่จุดของเรา ลูกค้ารายงานว่าพื้นที่บนพื้นของอุปกรณ์ลดลงเกือบหนึ่งในสามและการใช้พลังงานก็ได้รับการปรับปรุงอย่างมีนัยสำคัญเช่นกัน

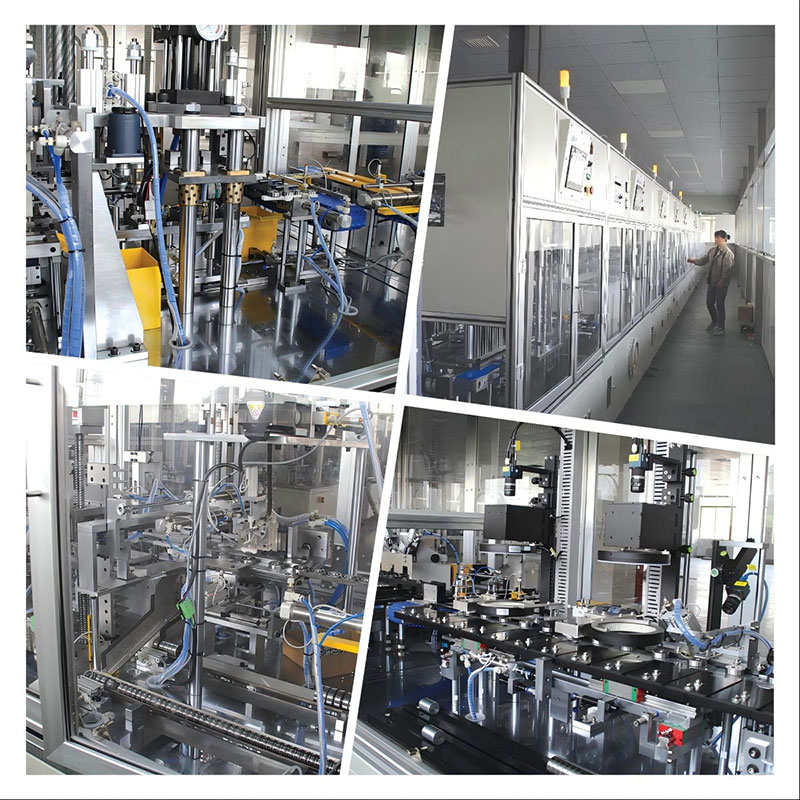

มาตรการประกันคุณภาพ
เราใช้การควบคุมคุณภาพอย่างเข้มงวดสำหรับตลับลูกปืนแต่ละชุด:
เหล็กแบริ่งคุณภาพสูงถูกเลือกเป็นวัตถุดิบและผ่านการบำบัดก๊าซสุญญากาศเพื่อให้มั่นใจในคุณภาพของวัสดุที่สม่ำเสมอ
ร่องน้ำของผลิตภัณฑ์นี้ได้รับการประมวลผลโดยเครื่องบด CNC นำเข้าและข้อผิดพลาดของความกลมจะถูกควบคุมอย่างเข้มงวดภายใน 0.005 มม.
ตลับลูกปืนเม็ดกลมสัมผัสสี่จุดแต่ละชุดจะต้องผ่านการทดสอบการทำงานต่อเนื่องเป็นเวลา 200 ชั่วโมง
มีการทดสอบการสั่นสะเทือน 100% ก่อนออกจากโรงงานเพื่อให้แน่ใจว่าเสียงรบกวนในการทำงานต่ำกว่ามาตรฐานอุตสาหกรรม
บริการที่กำหนดเอง
เราเสนอบริการส่วนบุคคลที่หลากหลาย:
1. ปรับเกรดการกวาดล้างตามสภาพการทำงาน
2. จาระบีเกรดอาหารถูกนำมาใช้เพื่อตอบสนองความต้องการของอุตสาหกรรมพิเศษ
3. ดำเนินการป้องกันสนิมและป้องกันการกัดกร่อนเพื่อยืดอายุการใช้งาน
4. แกะสลักโลโก้พิเศษตามความต้องการของลูกค้า
